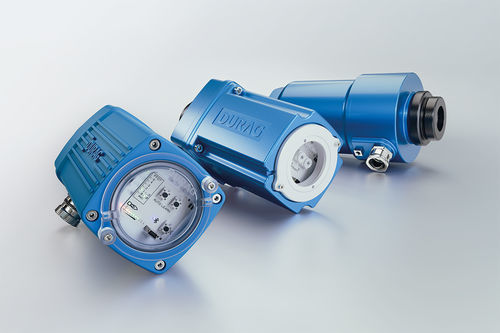

Detector de chama D-LX series

UVde fotodíodopara queimador

Monitor de chama compacto e versátil com funcionalidade Auto Learn e controlo intuitivo através da aplicação Flame Companion para uma operação sem esforço. Projetado para monitoramento ótico de chamas em todos os tipos de combustível e configurações de vários queimadores.Tecnologia: Monitor ótico de chama com arquitetura de canal duplo e certificação SIL-3. Célula UV e fotodíodo para deteção de diferentes combustíveis.Versões:D-LX 1100 (versão com interrutor rotativo): Para ajustes manuais fáceis com a utilização de interruptores rotativos.D-LX 2xxx (versão Select): Com vários filtros e função Auto Learn, e configurações e análise através da aplicação Flame Companion.BENEFÍCIOS (TODAS AS VERSÕES)Gama alargada de temperatura ambienteDesempenho certificado numa vasta gama de temperaturas - sem necessidade de acessórios de isolamento, aquecimento ou arrefecimento.Pronto a ligarA combinação com a aplicação Flame Companion permite uma operação conveniente e fácil de utilizar do Flame Supervisor via USB e Modbus.Segurança funcionalA operação de canal redundante garante um desempenho fiável em aplicações críticas de segurança (SIL 3).Deteção de todos os combustíveis gasososCélula UV ultravioleta em todas as versões do dispositivo para garantir a deteção de combustíveis gasosos (pronto para H2).Sinal de chamaSaída analógica configurável para intensidade de chama e indicação de falha.Aterragem seguraConfiguração de canal duplo, certificada pela TÜV, garantindo operação segura contínua por até 22 horas e 50 minutos em caso de interrupção interna.Monitoramento contínuo de chamaTodas as versões do Supervisor de Chama equipadas com fotodiodos, coletam dados continuamente (sem períodos de desligamento ou cegos).Operação fácil de utilizarO software Flame Companion (Android, Windows) permite uma configuração e operação intuitivas do monitor de chama.Luzes LED locaisFornece uma indicação clara do estado de funcionamento, presença de chama (ON), FFDT atual, intensidade da chama, estado de aprendizagem automática e conetividade Bluetooth opcional.BENEFÍCIOS ADICIONAIS (SELECCIONAR VERSÃO)Configuração e operação sem esforçoColocação em funcionamento rápida utilizando a função Auto Learn - apenas dois botões para uma experiência de utilizador simples.Simplifica requisitos complexosTem quatro modos de funcionamento pré-configurados que combinam cenários de queima ou tipos de combustível, facilitando a instalação e assegurando um funcionamento intuitivo.Conectividade melhoradaAlém dos três canais de comunicação Bluetooth, USB e Modbus, a versão Select tem duas saídas analógicas.Deteção de duas cores para amplas gamas de combustívelSensores de fotodíodos UV + IR combinados disponíveis num único dispositivo para detetar combustíveis de quase todos os tipos (poeirentos, líquidos, gasosos, químicos, produtos residuais).Monitorização personalizadaA Auto Learn gera automaticamente as melhores definições. Em combinação com quatro gamas, é garantida uma monitorização óptima das situações de combustão mais variáveis e complexas.Cibersegurança certificadaO Flame Supervisor oferece certificação de acordo com a norma IEC 62443-4-2 (a configuração de parâmetros continua disponível com a aplicação Flame Companion).Versão baseada em fibra ótica (D-LX 27x0)Tubo flexível ou rígido para condições complexas, tais como queimadores inclinados, altas temperaturas em câmaras de combustão, restrições de espaço ou vibrações elevadas.AplicaçõesO detetor de chama compacto é essencial em qualquer indústria que dependa de energia térmica que envolva a utilização de uma chama como parte do seu processo de produção. Isto inclui sistemas onde a energia é utilizada para gerar vapor, água quente, ar quente, ou para transformar o estado do produto (por exemplo, sólido em líquido ou gás), bem como em processos de decomposição térmica como o craqueamento a vapor na indústria petroquímica. O DURAG Flame Supervisor está perfeitamente adaptado a uma grande variedade de queimadores, independentemente da empresa fabricante. Exceptuando caldeiras ou queimadores muito pequenos, onde os supervisores de chama por ionização são mais adaptados, o produto adapta-se a quase todo o lado.Aplicações típicas e casos de utilizaçãoIndústria de cimento e materiais de construção:Utilizado para a monitorização de chama em fornos rotativos e queimadores de calcinação para garantir uma combustão segura e eficiente. Ajuda a otimizar a utilização de combustível, a garantir a qualidade do produto e a reduzir o tempo de inatividade.Produção de energia e serviços públicos:Garante uma deteção de chama fiável em caldeiras, queimadores, turbinas a gás e queimadores de condutas, apoiando os sistemas de segurança e a conformidade regulamentar em instalações de combustíveis fósseis e biomassa.Produção de metal e aço:Aplicado em fornos de reaquecimento, pré-aquecedores de panelas e fornos de recozimento para garantir uma presença consistente da chama.Processamento de alimentos e bebidas:Proporciona um controlo seguro da chama em fornos e secadores industriais, garantindo a qualidade do produto e cumprindo rigorosas normas de higiene e segurança.Fornos e estufas industriais:Ideal para diversos processos de alta temperatura, suportando um controlo preciso e a deteção precoce de falhas em aplicações térmicas.Indústria do petróleo e do gás:Utilizado em aquecedores de processo e reformadores para monitorizar a estabilidade da chama em ambientes sujos e perigosos, garantindo a segurança e a fiabilidade do processo.Petroquímica, refinarias e fábricas de produtos químicos:Crítico em zonas de alto risco para a gestão de queimadores em sistemas de combustão complexos - contribui para a segurança operacional e para a conformidade com os requisitos SIL-3 e ATEX / FM EX.Fabrico de papel e pasta de papel:Implementado em caldeiras de vapor, caldeiras de recuperação e fornos de cal para salvaguardar processos contínuos e reduzir interrupções não planeadas.Incineração de resíduos e resíduos perigosos:Assegura a supervisão contínua da chama dos queimadores de arranque, independentemente do combustível, apoiando a conformidade ambiental e a recuperação eficiente de energia.Indústrias que utilizam combustíveis alternativos (RDF/SRF):Indústria de cimento e materiais de construção, instalações de valorização energética de resíduos (WtE), instalações de biomassa e de co-combustão, produção de vidro, cerâmica e cal, etc. Estes combustíveis apresentam caraterísticas de combustão instáveis. O detetor de chama compacto oferece uma deteção de chama robusta e sem interferências para uma gestão segura, eficiente e adaptável do queimador.Dados técnicosFaixa espectralUL: 185 ... 260 nmUA: 305 ... 480 nmUI: 220 ... 360 nm e 780 ... 1.800 nm (D-LX 2XX0)IG 780 ... 1.800 nm (D-LX 1100)SegurançaAutocontrolo e à prova de falhas, suporta cadeias de segurança até SIL3Limiar de comutaçãoIntensidade da chamaIndicação local (LEDs)Estado de funcionamento, chama ligada, FFDT atual, intensidade da chama, Auto Learn (apenas D-LX 2XX0), Bluetooth (opcional para D-LX 2XX0)Tempo de deteção de falha de chama (FFDT)0.5 ... 5 s (em incrementos de 0,5 s)Contactos chama ONNormalmente abertos, activos quando a chama ONContactos chama OFFNormalmente fechados, activos quando a chama OFFContacto pronto a funcionar, contacto de comutação (SPDT)Uma saída ativa se não houver falhaUma saída ativa em caso de falhaCapacidade de comutação, contactos de reléMáx. 50 V= , Máx. 0.5 A; 230 V~, 0,2 ASaída analógica2 x 0/4 ... 20 mA (selecionável), carga máx. 750 OhmÂngulo de visão6°Dados eléctricos24 V= ±20%; 5 W; PELV (em conformidade com a norma IEC 60730-1)Condições ambientais, detectorUL: -40 ... +85 °CUA: -40 ... +75 °CUI: -40 ... +90 °CClasse de protecçãoIP66 / IP68, NEMA 4XIP65, NEMA 4X (/MP9)IP66, NEMA 4XPeso, caixa (sem cabo)P2: aprox. 0.9 kgM5: aprox. 1,3 kgM4: aprox. 3,0 kgS2: aprox. 7,0 kgProtecção contra explosãoD-LX..../ExAx1/....II 2 G Ex db IIC T5 GbII 2 G Ex db IIC T6 GbII 2 D Ex tb IIIC T100 °C DbII 2 D Ex tb IIIC T85 °C DbD-LX..../ExAx2/....II 3 G Ex ec nC IIC T4 GcII 3 G Ex ec nC IIC T6 GcII 3 D Ex tc IIIC T135 °C DcII 3 D Ex tc IIIC T85 °C DcD-LX..../ExUC1/....Class I, Div. 2, Grupo A, B, C, D, T4Class I, Div. 2, Grupo A, B, C, D, T6Class II, Div. 2, Grupo E, F, G, T4; Classe IIIClasse II, Div. 2, Grupo E, F, G, T4; Classe IIIClasse I, Div. 1, Grupo A, B, C, D, T5Classe I, Div. 1, Grupo A, B, C, D, T6Classe II, Div. 1, Grupo E, F, G, T5; Classe IIIClasse II, Div. 1, Grupo E, F, G, T6; Classe IIIAcessóriosObrigatório: D-LL 7xx (para D-LX 27X0)Recomendado: D-ZS 033-I, D-ZS 117-I, D-ZS 133-IOpcional: Fonte de alimentação 24 V, D-NG 24/05, D-ZS 113, D-ZS 118, D-TB 50 EX, D-TB 50, D-LX, D-LX FSUP CBLEspecificações técnicas (resumo):Gama espetral: UL: 185-260 nm, UA: 305-480 nm, UI: 220-360 nm & 780-1800 nm (D-LX 2XX0), IG: 780-1800 nm (D-LX 1100)Segurança: Auto-monitorização, à prova de falhas, SIL3Limiar de comutação: Intensidade da chamaLEDs: Estado, chama acesa, FFDT, intensidade, aprendizagem automática, BluetoothFFDT: 0,5-5 s (passos de 0,5 s)Contactos: Chama ON (NO), Chama OFF (NC), SPDT para operação/falhaRelé: Máx. 50 V=, 0,5 A; 230 V~, 0,2 ASaída analógica: 2 x 0/4-20 mA, máx. 750 OhmÂngulo de visão: 6°Potência: 24 V= ±20%, 5 W, PELVAmbiente: -40 a +90°C (dependendo da versão)Proteção: IP66/IP68/NEMA 4XPeso: 0,9-7,0 kg (consoante a versão)
