Eletrômetro FCE 5705

Visão geral

O eletrometer de aerossóis Faraday-Cup FCE 5705 da GRIMM é uma solução de referência para contagem fiável de nanopartículas, otimizada para calibração, investigação e monitorização de emissões. Permite medições rastreáveis e cumpre as normas ISO e da UE em vigor.

Vantagens

• Sistema modular pronto a usar
  Solução completa para configuração rápida e adaptação precisa do caudal de amostragem às condições de operação.
• Operação simples com ecrã táctil amplo
  Controlo intuitivo, visualização clara dos dados e configuração fácil.
• Sem consumíveis necessários
  Redução dos custos operacionais e manutenção simplificada para utilização contínua a longo prazo.
• Calibrações rastreáveis para precisão consistente
  Fatores de calibração podem ser guardados na memória do equipamento para garantir medições fiáveis e reproduzíveis.
• Controlo preciso do caudal de amostragem
  Minimiza a incerteza de medição da concentração numérica de partículas.
• Aquisição de dados de alta resolução
  Informações detalhadas sobre processos dinâmicos com taxas de amostragem ajustáveis de 1 a 64 Hz.
• Várias opções de transferência de dados
  Suporte a Modbus TCP/RTU, USB, Ethernet e WiFi para integração contínua em sistemas de dados.
• Operação autónoma com memória interna
  32 GB de armazenamento e exportação .csv via USB para troca de dados sem PC.
• Alimentação de ampla faixa
  Funcionamento em 110–240 V 50/60 Hz para uso internacional.
• Compatível com outros produtos GRIMM
  Controlador FCE 5705 compatível com todas as gerações FCE; combinações possíveis com o controlador DMA 5706 para configurações SMPS+E.

CONFORMIDADE E CERTIFICAÇÕES

• ISO 27891:2015 (Calibração de contadores de partículas por condensação (CPCs))
• ISO 15900:2020 (Distribuição do tamanho de partículas em número de aerossóis)
• EN 16976:2024 e CEN/TS 17434:2020 (Procedimentos padrão para determinação da concentração numérica de partículas e distribuição do tamanho no ar ambiente)
• Particle Measurement Programme (Euro 5, 6 e 7)
• UN GTR nº 24 (Emissões de travões)

Aplicações

• Laboratórios de investigação e universidades
  Investigação fundamental de aerossóis e estudos de inalação/exposição.
• Laboratórios de calibração
  Calibração de CPC e outros instrumentos de aerossóis de acordo com normas ISO.
• Indústria e nanotecnologia
  Monitorização de concentrações de nanopartículas durante a produção e processamento.
• Monitorização ambiental
  Determinação da concentração numérica de partículas e distribuição de tamanhos no ar ambiente conforme EN 16976/CEN/TS 17434.
• Monitorização de emissões de veículos e travões
  Medições para garantir conformidade com o Particle Measurement Programme e o UN GTR 24.
• Emissões de impressoras e testes de filtração
  Avaliação da eficiência de filtros e emissões de partículas de impressoras.
• Estudos de gases de escape de motores
  Medição das emissões particuladas de motores de combustão.

Especificações técnicas

• Tipo de detector: eletrometro Faraday-Cup
• Grandezas medidas: corrente (fA) e concentração numérica de partículas (partículas/cm³)
• Corrente máx.: ±4.000 fA
• Concentração máx. de partículas: 1,5 × 10^6 partículas/cm³ (carga simples)
• Resolução da medição de corrente: ±0,01 fA
• Nível médio de ruído: ±0,35 fA
• Tempo de resposta t10…t90: < 0,25 s
• Taxa de amostragem de dados: 1 … 64 Hz (ajustável em 2^n Hz, n = 0 … 6)
• Caudal de amostragem: 0,3 … 10 l/min (ajustável em passos de 0,1 l/min)
• Exatidão do caudal: ±1,5 % (em toda a faixa)
• Vácuo externo: ≤ 350 hPa em NPT
• Operação / ecrã: ecrã táctil 5" (opcional: software GRIMM FCE 5705 para PC)
• Interfaces de comunicação: USB, Ethernet, WiFi*, armazenamento USB, entrada analógica para sensores T/p/RH
• Memória interna: 32 GB (utilizável 28,8 GB)
• Sensores: temperatura, pressão absoluta e humidade relativa do ar de amostragem (internos e externos)
• Alimentação: 110 … 240 VAC; 50/60 Hz; máx. 20 W
• Condições de aerosol: temperatura 0 … 40 °C; humidade relativa 0 … 95 % (não condensante); intervalo de pressão absoluta 600 … 1.100 hPa
• Gás transportador: ar e gases inertes
• Condições de operação: temperatura 10 … +40 °C; humidade relativa 0 … 95 % (não condensante); pressão ambiente 790 … 1.100 hPa

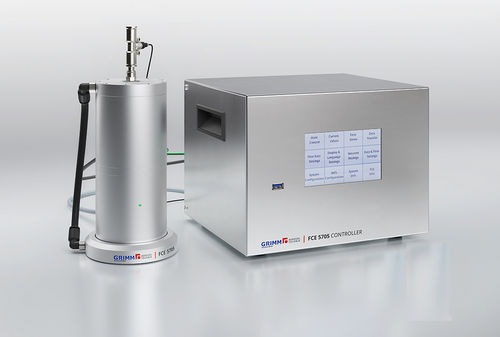

• Componentes do sistema: FCE 5705; controlador FCE 5705
• Dimensões (A x L x P): FCE 5705: 19 x 9 x 9 cm; controlador FCE 5705: 20 x 26,5 x 24,5 cm
• Peso: FCE 5705: 2,0 kg; controlador FCE 5705: 5,2 kg
