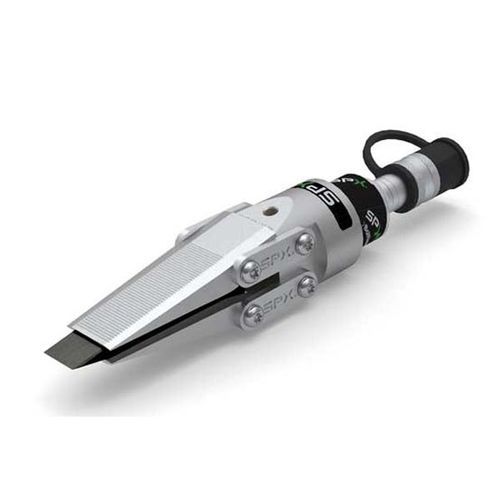

Separador de flange hidráulico FLS15

para aplicações submarinasportátil

Descrição do produto
O separador de flange hidráulico FLS15 é uma ferramenta acionada por cunha e de ação simples, projetada para separar flanges, permitindo a substituição de juntas, limpeza e reparos. Fornece até 15 toneladas métricas (33 000 lb) por unidade, tem comprimento compacto de 287 mm e pesa aproximadamente 3,2 kg, adequado para manutenção profissional e intervenções em campo.

Funcionamento
O equipamento opera por meio de uma cunha integrada. É de ação simples e requer uma bomba hidráulica com manutenção de pressão. Pressão máxima de operação: 10 000 psi (700 bar). Para força combinada, usar duas unidades em oposição para obter 30 toneladas métricas (2 x 15). Folga mínima de inserção: 5 mm.

Aplicações

• Manutenção e reparo de conexões flangeadas
• Substituição de juntas e vedantes metálicos em acoplamentos
• Reparos in loco em tubulações, cotovelos e curvas
• Operações em ambientes marítimos e offshore

Vantagens

• Separador acionado por cunha com capacidade de 15 toneladas métricas (33 000 lb)
• Placas de expansão totalmente suportadas pela cunha integrada para transferência de carga duradoura
• Componentes de baixa fricção e intervalos de manutenção alongados com lubrificantes de alto desempenho
• Insere-se em flanges com folgas reduzidas: a partir de 5 mm
• Liga metálica especial de alta estabilidade com acabamento resistente à corrosão, adequada para uso marítimo
• Compacto e leve: aprox. 3,2 kg e 287 mm de comprimento
• Alça ergonômica opcional para manuseio facilitado
• Placas de expansão intercambiáveis (escalonadas / onduladas) para flexibilidade de aplicação
• Manutenção simples: apenas uma ferramenta necessária (T40 Torx)
• Acoplamento hidráulico compatível com plugue padrão 3/8 in (No. 9798)

Visão geral (tabela)
N.º peça | Descrição | Força máxima de espalhamento | Peso
1169284 | Separador de flange serrilhado | 15 to | 3,2 kg
1169285 | Separador de flange escalonado | 15 to | 3,2 kg
1169497 | Bomba manual - duas fases | - | 2,6 kg

Especificações técnicas

• Modelo: FLS15 (separador de flange hidráulico acionado por cunha)
• Marca: SPX Bolting Systems
• Força máxima: até 15 toneladas métricas (33 000 lb) por unidade
• Recomendado usar em pares: força combinada 30 toneladas métricas (66 000 lb)
• Princípio de funcionamento: cunha integrada (acionamento por cunha)
• Atuação: hidráulica, ação simples (requer bomba hidráulica com manutenção de pressão)
• Pressão máxima de operação: 10 000 psi (700 bar)
• Folga mínima de inserção: 5 mm
• Peso (separador): aprox. 3,2 kg
• Comprimento: aprox. 287 mm
• Materiais: liga metálica especial de alta estabilidade com acabamento resistente à corrosão (adequado para uso offshore)
• Placas de expansão: intercambiáveis (escalonadas / onduladas)
• Manutenção: uma única ferramenta (T40 Torx) necessária
• Acoplamento hidráulico: compatível com plugue padrão 3/8 in (No. 9798)
• Variantes / números de peça: 1169284 (serrilhado), 1169285 (escalonado); bomba manual correspondente 1169497 (duas fases)
