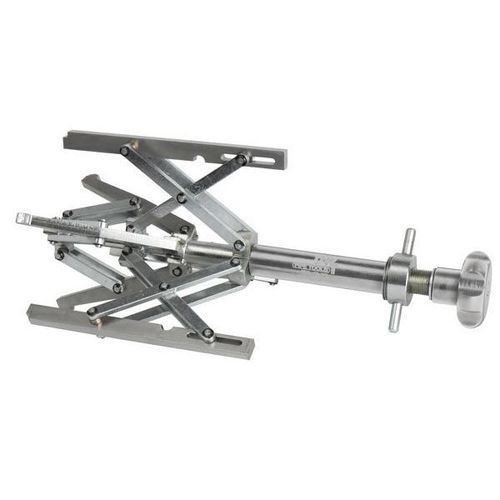

Abraçadeira de fixação 13500 series

Descrição do produto
O grampo de centragem interno ISEC foi concebido para centralização interna precisa ao soldar flanges a cotovelos ou curvaturas de tubagem. A ferramenta manual oferece posicionamento controlado, reduzindo o tempo de preparação e melhorando o ajuste na fabricação e soldagem de tubagens.

Características principais

• Indicado para apertar tubo ou flange em cotovelos
• Intervalo ID: 2,25–20,4″ (56–520 mm) conforme a variante
• Pontos de contato em aço inoxidável para evitar contaminação
• Compatível com os materiais de tubo mais comuns (aço macio, inox, etc.)

Visão geral do produto
Nº peça | Tipo | Intervalo ID | Peso
1350019 | ISEC56115 | 2,2–4,5″ (56–115 mm) | 1,0 kg
1350020 | ISEC85195 | 3,3–7,6″ (85–195 mm) | 3,0 kg
1350021 | ISEC120315 | 4,7–12,4″ (120–315 mm) | 10,0 kg
1350022 | ISEC180520 | 7–20,4″ (180–520 mm) | 24,0 kg

Vantagens

• Posicionamento interno rápido e repetível para juntas flange–cotovelo
• Apenas as superfícies em aço inoxidável tocam a tubagem, evitando contaminação entre materiais

Equipamento compatível

• Elbow Spider Clamp ISC — fixação externa para flanges e tubos (Intervalo ID: 2,25–20,4″)

Especificações técnicas

• Intervalo de trabalho (total): 2,25″ (56 mm) a 20,4″ (520 mm) conforme referência
• Material dos pontos de contacto: aço inoxidável
• Materiais compatíveis: aço macio, aço inoxidável e outros materiais de tubagem comuns
• Uso principal: centragem interna para soldadura de flanges em cotovelos
• Referências disponíveis e pesos: 1350019 (ISEC56115) 56–115 mm - 1,0 kg; 1350020 (ISEC85195) 85–195 mm - 3,0 kg; 1350021 (ISEC120315) 120–315 mm - 10,0 kg; 1350022 (ISEC180520) 180–520 mm - 24,0 kg
