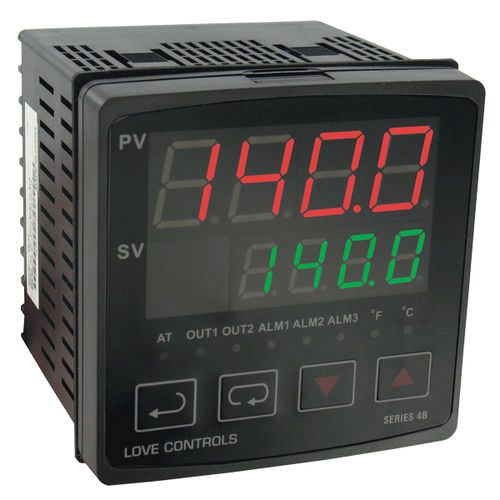

Regulador de temperatura com display LED 4B series

PIDde processopara caldeira

O Controlador de Temperatura/Processo Série 4B 1/4 DIN foi concebido para aceitar termopar, RTD, entrada de corrente ou tensão e fornecer saídas duplas para controlo. As saídas disponíveis incluem relé/relé, impulso de tensão/relé, corrente/relé ou tensão linear/relé. As unidades podem ser programadas para métodos de controlo ON/OFF, PID, sintonização automática ou sintonização manual. O controlo PID é suportado por 64 acções de rampa/sobrecarga. A Série 4B também inclui duas saídas de alarme adicionais. A segunda saída de relé pode ser reconfigurada como uma terceira saída de alarme. O tipo de alarme pode ser selecionado a partir de 13 funções de alarme pré-programadas diferentes. O controlador possui dois ecrãs LED para indicação local dos valores do processo e do ponto de regulação. APLICAÇÕES DO PRODUTO Controlo de temperatura para caldeiras, controlo de registos com base na temperatura ou pressão. Placas de aquecimento/panelas de fusão. Equipamento de embalagem. Câmaras ambientais. Equipamento médico. Equipamento de serviço alimentar. CARACTERÍSTICAS A entrada universal aceita transmissores de processo, RTD's ou sinais de termopar Controlo de saída ligado/desligado, PID ou manual RS-485 standard em todos os modelos Programa de controlo de estágio para até 64 acções de rampa/embebição Especificações Ecrã: Dois ecrãs de 4 dígitos, 7 segmentos. PV: 3/4" H (19 mm) vermelho; SV: 1/2" H (12,7 mm) verde. Consumo de energia: 5 VA máx. Memória de reserva: Memória não volátil. Classificações das saídas de controlo: Relé: SPDT, 5 A @ 250 VAC resistivo; Impulso de Tensão: 14 V, 10% a -20% (máx. 40 mA); Corrente: 4 a 20 mA; Tensão Linear: 0-10 V. Peso: 15 oz (425 g). Aprovações de agências: CE, RoHS, cUL, UL.
