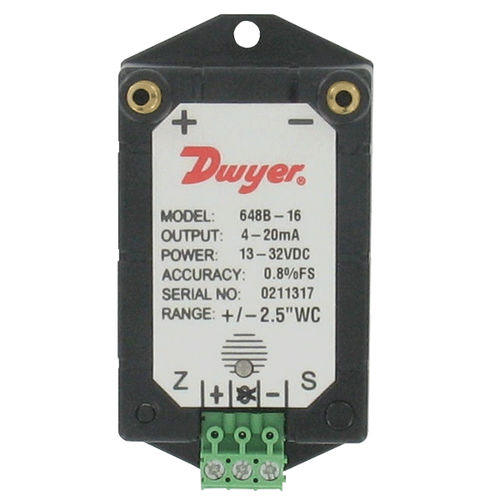

Transmissor de pressão diferencial 648 series

de membranatérmico4–20 mA

Os transmissores de pressão diferencial das séries 648B e 648C foram concebidos para serem utilizados com ar limpo e seco e outros gases não corrosivos. Cada unidade possui uma função de zero activada por pressão e um indicador luminoso LED associado. Com o prático botão de pressão, a calibração do zero pode ser efectuada sem qualquer equipamento adicional, o que reduz significativamente o tempo e o custo para os utilizadores. O LED de duas cores indica se o transmissor está em operação normal, sobrepressão ou no processo de calibração zero. O invólucro é composto por uma tampa superior de plástico retardador de chama e uma placa inferior de aço inoxidável para maior robustez. As gamas de pressão variam entre 0,1 in c.a. e 25 in c.a. unidirecional e 0,25 in c.a. e 5 in c.a. bidirecional. A série 648B é fornecida de série com uma exatidão de ±0,8% FS*, enquanto os modelos 648C estão disponíveis com uma exatidão de ±0,4% FS* para aplicações mais exigentes. O tempo de cablagem é reduzido com o bloco de terminais amovível. Cada unidade possui uma saída de 2 fios de 4 a 20 mA que está totalmente protegida contra curto-circuitos e ligações incorrectas. Especificações Serviço: Ar e gases compatíveis não combustíveis. Materiais húmidos: aço inoxidável 302, vidro, níquel, borracha de silicone, polietileno, acrílico, ABS e latão. Efeitos térmicos: 648B: ±0,8% FS* à temperatura ambiente; 648C: ±0,4% FS* à temperatura ambiente. *RSS (Root Sum Square) inclui não-linearidade, histerese e não-repetibilidade. Estabilidade: ±1% FS/ano. Requisitos de energia: 13 a 32 VDC. Ajustes de zero e amplitude: Botão de pressão para zero, potenciómetro para span. Tempo de resposta: Aproximadamente 10 ms. Resistência máx. Resistência do laço: DC: 0 a 950 Ω. Ligação eléctrica: Bloco de terminais destacável de estilo europeu.
