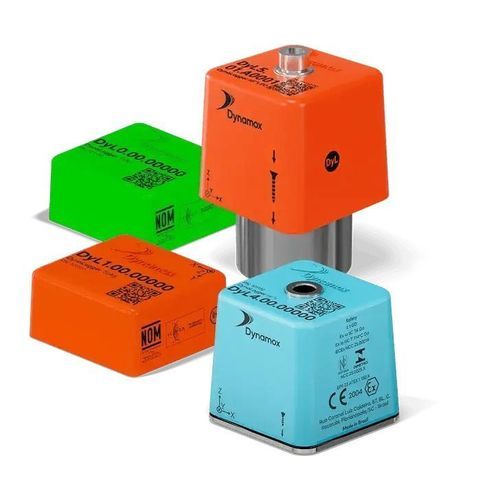

Sensor de vibração MEMS DynaLogger HF+

para monitoramento de máquinapara motorpara compressor

Visão geral
Os sensores triaxiais de vibração e temperatura DynaLogger HF+ e HF+s identificam modos de falha e defeitos em uma ampla variedade de ativos industriais. A ampla faixa de frequência suporta equipamentos de baixa a alta velocidade; uma plataforma online fornece análise espectral e ferramentas de monitoramento contínuo do estado.

Modos de monitoramento
Telemetria

• Métricas configuráveis por faixa de frequência
• Aceleração (RMS)
• Velocidade (RMS)
• Deslocamento RMS
• Pico (Peak)
• Pico a pico
• Fator de crista
• Assimetria (Skewness)
• Kurtosis
• Temperatura de contato

Espectral / forma de onda

• Espectro
• Formas de onda lineares, circulares e orbitais
• Filtros de frequência
• Cepstrum
• Envelope (demodulação)
• Autocorrelação
• Waterfall espectral
• Multi-métricas

Métricas avançadas

• RMS multibanda
• RMS de envelope
• Pico a pico
• Kurtosis
• FC e FC+
• Carpet energy
• Energia em 1X e harmónicos em velocidade
• 1X BPFO, BPFI, BSF e FTF em envelope e RMS de envelope

Dados principais

• Frequência máxima: 13 kHz
• Densidade de ruído espectral: < 75 μg/√Hz
• Linhas de resolução (uniaxial): 98.304
• Autonomia estimada da bateria: 5 anos
• Temperatura máxima de operação (HF+s, lotes ≥ 053): 105 °C
• Alcance em campo livre (Bluetooth 5.3): 100 m

Características

• Formato compacto com ampla banda até 13 kHz
• Pilha 3 V de longa duração — autonomia estimada 5 anos em condições típicas
• Alta resolução espectral e de amplitude para diagnóstico detalhado
• Conjunto extensivo de métricas — mais de 200 métricas de tempo e frequência por banda
• Adequado para máquinas de baixa velocidade a partir de >10 RPM
• Baixo ruído espectral (< 75 μg/√Hz)
• Medição triaxial simultânea (x, y, z)
• Atualizações de firmware remotas

Aplicações

• Motores, bombas e ventiladores
• Compressores e chillers
• Caixas de engrenagens, incluindo planetárias
• Telas vibratórias
• Rolos
• Componentes internos de colheitadeiras e veículos off-road
• Guindastes e equipamentos de pátio
• Turbinas eólicas
• Rolamentos em ativos de alta e baixa velocidade

Especificações técnicas
Geral
Dimensões: HF/HF+s (base aço inox): 39 × 39 × 35 mm
HF+s (base totalmente aço inox): 39 × 39 × 39 mm
Peso: HF+ (base alumínio): 73 g; HF+s (base aço inox): 97 g; HF+s (base totalmente aço inox): 110 g
Material: Caixa: LEXAN™; Pino e base do sensor: aço inox ou alumínio
Montagem: Colado ou aparafusado
Sinalização visual (LED): Vermelho / verde

Sensores
Acelerómetro: MEMS triaxial
Limite de impacto do acelerómetro: 10.000 g em 0,2 ms

Alimentação
Tensão da bateria: 3 V
Autonomia: 5 anos (estimativa para padrões de uso típicos)

Ambiente
Temperatura de operação: HF+: −10 °C a 84 °C; HF+s, lotes < 05: −10 °C a 84 °C; HF+s, lotes ≥ 053: −10 °C a 105 °C
Temperatura certificada para atmosferas explosivas: HF+ e HF+s: −10 °C a 79 °C; HF+s, lotes ≥ 053: −10 °C a 105 °C

Comunicação
Comunicação sem fio: Bluetooth 5.3 (2.400 a 2.483,5 MHz)
Alcance em campo livre: 100 m (depende de obstáculos e interferências)
Potência de saída RF: 0,4 dBm

Telemetria
Intervalo de monitoramento: 1 a 60 min
Métricas monitoradas: Aceleração RMS, Velocidade RMS, Temperatura de contato
Resolução de temperatura: 0,01 °C
Bandas de frequência: Padrão de fábrica: 34 Hz a 13 kHz e 3 Hz a 13 kHz (ajustável)
Resposta em frequência (±3 dB): 7,6 kHz
Faixa de amplitude: Até ±16 g
Memória: 51.200 amostras (ajustável)

Espectral
Densidade de ruído espectral: < 75 μg/√Hz
Taxa de amostragem: Até 26 kHz
Resposta em frequência (±5%): 7 kHz
Resposta em frequência (±3 dB): 7,6 kHz
Resolução mínima de frequência: 0,006 Hz (8 bits) · 0,012 Hz (16 bits)
Resolução mínima de amplitude: 16 mg (8 bits) · 61 μg (16 bits)
Faixa de amplitude: Até ±16 g
Linhas de resolução (LOR): 98.304 (uniaxial) · 32.768 (triaxial)
Frequência máxima: 571 Hz a 13 kHz (ajustável)
Tempo máximo de aquisição: 172,2 s (uniaxial) · 57,3 s (triaxial)

Especificações / características técnicas

• Família de produto: DynaLogger HF+ / HF+s
• Frequência máx.: 13 kHz
• Densidade de ruído espectral: < 75 μg/√Hz
• Linhas de resolução (uniaxial): 98.304; (triaxial): 32.768
• Taxa de amostragem (espectral): até 26 kHz
• Faixa de amplitude: ±16 g
• Tipo de acelerómetro: MEMS triaxial
• Bateria: 3 V, autonomia estimada 5 anos (uso típico)
• Wireless: Bluetooth 5.3, alcance em campo livre ~100 m
• Dimensões (exemplo): 39 × 39 × 35 mm (base aço inox)
• Intervalo de peso: 73 g a 110 g dependendo do material da base
• Temperaturas de operação exemplo: −10 °C a 84 °C (padrão); HF+s lotes ≥ 053 até 105 °C
• Proteção de entrada (lotes/certificações selecionadas): IP66 / IP68 / IP69K
