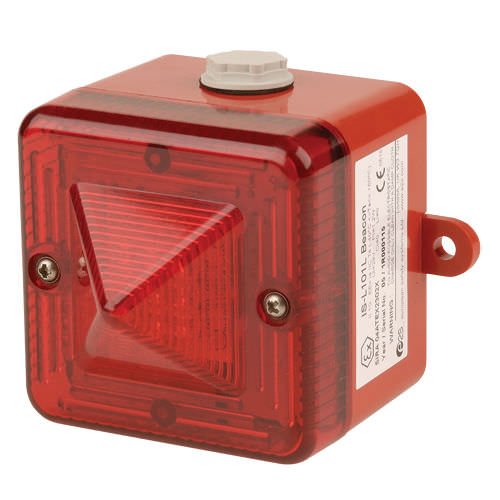

Sinalizador permanente IS-L101L

flashde LEDCC

Descrição
A unidade IS-L101L é um sinalizador LED de montagem em campo intrinsecamente seguro que fornece um sinal de aviso intermitente e luminoso.

Uso e funcionamento
A unidade pode ser utilizada de forma independente ou combinada com o sinal sonoro IS-A105N. Unidades combinadas podem utilizar uma barreira Zener comum ou um isolador galvânico e podem ser acopladas ou montadas separadamente. Com o IS-A105N está disponível a função de aceitação de alarme: fechando um par de contactos externos (ex. botão) o operador pode silenciar o alarme por um período pré-definido entre 5 segundos e 2 horas. Se a condição de alarme persistir após o tempo pré-definido, o sinal sonoro será reativado.

Características

• Proteção contra sobrecarga de entrada e corrente inversa
• Lente prismática que otimiza a eficácia do LED
• Aprovado para aplicações mineiras

Aprovações

• Certificado ATEX: SIRA 04ATEX2302X
• Certificado IECEx: IECEx SIR 04.0039X
• Aprovado pela FM
• Certificado GOST-R: POCC GB.JB05.B03365

Codificação
ATEX / IECEx / FM: II 1G Ex ia IIC T4 Ga (-40ºC ≤ Ta ≤ +60°C). I M1 Ex ia I Ma (-40ºC ≤ Ta ≤ +60°C). IS Class I, Zone 0, AEx ia IIC T4 Ta = +60°C. IS Class I, Division 1, Groups A, B, C, D T4. Ex EAC: 0ExiaIICT4 IP65 -40° to +60°C.

Nota
A IS-L101L pode ser combinada com o sinal sonoro intrinsecamente seguro IS-A105N para criar a IS-AL105NL.

Especificações técnicas

• Modelo: IS-L101L
• Código: 1-11-020
• Fonte luminosa: Conjunto de 6 LEDs de alta intensidade
• Cores LED: Vermelho, Âmbar, Azul, Verde e Branco (as versões Azul/Verde/Branco utilizam lente transparente)
• Modo autónomo: 2 Hz (2 flashes duplos por segundo)
• Intensidade efetiva: 48 cd* (ref. I.E.S.)
• Com IS-A105N: Ligado = 1 Hz (1 duplo flash/s); Silenciado = 2 Hz (2 duplos flash/s - alarme aceite)
• Alimentação: 16-28 VDC via barreira Zener ou isolador galvânico
• Corrente: Autónomo 25 mA típico; Com IS-A105N 35 mA típico
• Grau de proteção: IP66
• Funcionamento: Contínuo
• Material da caixa: ABS & PC retardante UL94V0 & 5VA FR
• Cor da caixa: RAL3000 Vermelho ou RAL7038 Cinzento
• Fixações: Aço inoxidável
• Entradas de cabo: 2 x M20, fornecido com tampões
• Terminais: 0,5 a 2,5 mm²
• Temperatura de operação: -40° a +60°C
• Temperatura de armazenamento: -40° a +70°C
• Humidade relativa: 95% a 20°C
• Peso: 0,40 kg (0,88 lbs)
• Pode ser alimentada por qualquer barreira Zener certificada ou isolador galvânico cujos parâmetros de saída não excedam: Uo 28 VDC, Io 660 mA, Po 1.2 W
