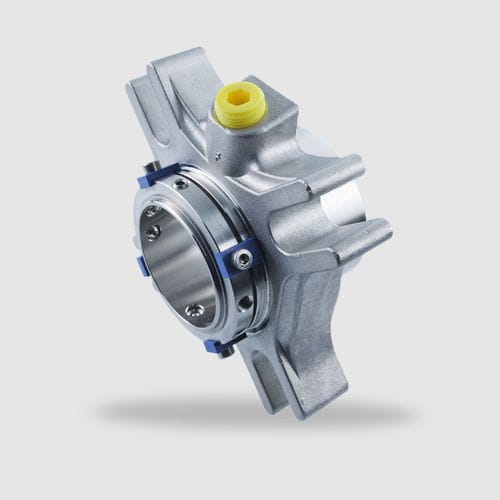

Selo mecânico de cartucho

para bombametálicoem aço

Selo único Cartucho Equilibrado Independente do sentido de rotação Selagem simples sem ligações (-SNO), com descarga (-SN) e com arrefecimento rápido combinado com selagem labial (-QN) ou anel de acelerador (-TN) Variantes adicionais disponíveis para bombas ANSI (ex. -ABPN) e bombas de parafuso excêntricas (-Vario) Vantagens Selo ideal para estandardizações Universal aplicável para conversões de embalagens, retrofits ou equipamento original Nenhuma modificação dimensional da câmara de selagem (bombas centrífugas) necessária, pequena altura de instalação radial Nenhum dano do eixo por O-Ring carregado dinamicamente Prolongamento da vida útil Instalação simples e fácil devido à unidade pré-montada Possibilidade de adaptação individual ao desenho da bomba Versões específicas do cliente disponíveis Gama de funcionamento Cartex-SN, -SNO, -QN, -TN, -Vario Diâmetro do eixo: d1 = 25 ... 100 mm (1.000" ... 4.000") Outros tamanhos a pedido Combinação de material da face deslizante BQ1 Velocidade de deslizamento: vg = 16 m/s (52 pés/s) Combinação de material da face deslizante Q1Q1 ou U2Q1 Velocidade de deslizamento: vg = 10 m/s (33 pés/s) Movimento axial: ±1,0 mm, d1 ≥75 mm ±1,5 mm Materiais Cara do selo: Carboneto de silício (Q1), Resina de carbono grafite impregnada (B), Carboneto de tungsténio (U2) Assento: carboneto de silício (Q1) Selos secundários: FKM (V), EPDM (E), FFKM (K), Perflourocarbono de borracha/PTFE (U1) Molas: Hastelloy® C-4 (M) Peças metálicas: CrNiMo aço (G), CrNiMo aço fundido (G) Aplicações recomendadas Indústria de processo Indústria petroquímica Indústria química Indústria farmacêutica Tecnologia de centrais eléctricas Indústria de pasta e papel Tecnologia da água e das águas residuais Indústria mineira Indústria alimentar e de bebidas Indústria açucareira Aplicável universalmente Bombas centrífugas Bombas de parafuso excêntricas Bombas de processo
