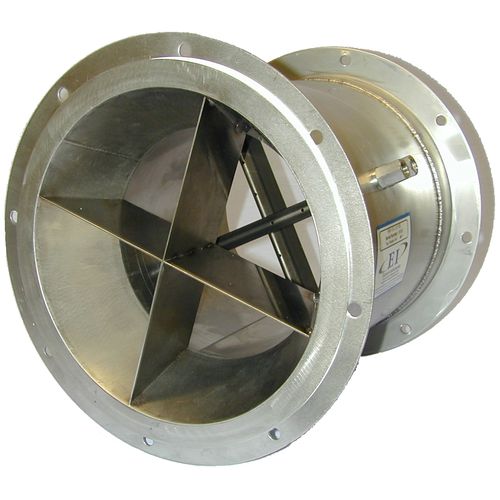

Medidor de vazão de pressão diferencial HBP

com tubo de Pitotvolumétricopara ar

A medição do caudal de ar é mais precisa em condutas rectas onde o caudal de ar pode ser uniformemente perfilado ao longo da conduta no ponto de medição e onde não estão presentes padrões de caudal turbulento, inverso ou ciclónico. Normalmente, podem ser necessários até 10 diâmetros de conduta reta para eliminar o fluxo turbulento ou inverso, enquanto que podem ser necessários até 30 diâmetros de conduta reta para eliminar o fluxo ciclónico. Se não tiver a quantidade adequada de condutas rectas para medir com precisão o caudal de ar, é necessário algum tipo de condicionador de caudal. O HBP - High Beta Process Flow Conditioner (Condicionador de Caudal de Processo Beta Elevado) foi concebido de forma ideal para aplicações de processos industriais em que não estão presentes as condutas rectas expansivas necessárias para uma medição precisa do caudal. Perfeito para aplicações novas ou de reequipamento, o HBP foi concebido para instalações sem condutas rectas a montante ou a jusante e elimina o fluxo ciclónico, turbulento e inverso no ponto de medição. O HBP é composto por uma secção de carretel flangeado, uma secção de conduta convergente, um conjunto de palhetas de endireitamento e um conjunto de VAP Pitots. O HBP assegura uma saída de pressão diferencial exacta que fornece uma medição precisa do caudal de ar para um controlo mais rigoroso do seu processo. SECÇÃO DE CONDUTA - Secção de conduta de 24" .707 SS High Beta, disponível em diâmetros até 36". PRECISÃO - Precisão até ±0,5% e repetibilidade até ±0,1%. Está disponível a certificação de testes numa câmara de testes com classificação AMCA. INSTALAÇÃO BÁSICA - Inclui uma secção de conduta flangeada para uma instalação fácil, enquanto que o conjunto de pitot contido é distribuído internamente e ligado através de acessórios através da parede.
