Sistema de alinhamento a laser Easy-Laser® Wind

para eixode turbinaspara máquina rotativa

Os sistemas de alinhamento de eixo Easy-Laser® Wind foram desenvolvidos para o alinhamento preciso de transmissões de turbinas eólicas. Permitem o alinhamento da caixa de engrenagens e do gerador mesmo com o acoplamento removido e o rotor bloqueado, sendo indicados para uso durante a instalação e para manutenção contínua em campo, adequados a empresas de serviço.

Visão geral

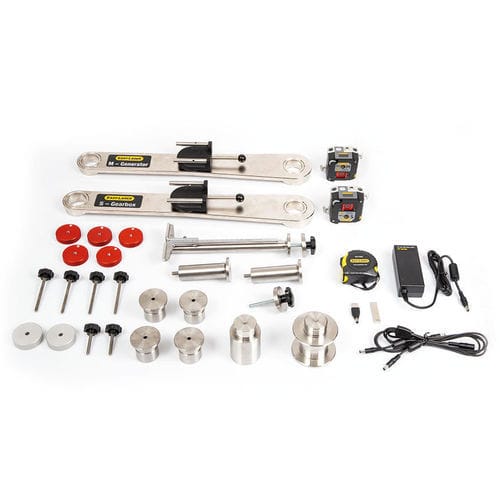

• Kits de suportes permitem o alinhamento da caixa de engrenagens e do gerador com o acoplamento removido e rotor bloqueado, cumprindo requisitos de segurança de muitos fabricantes de turbinas.
• Os sistemas suportam a instalação inicial e a manutenção em campo e adaptam-se a diversos modelos de trem de força dos principais OEM.
• Unidades de medição e display podem ser fornecidas juntamente com os kits de suportes, ou o kit de instalação pode ser entregue apenas como kit mecânico se o utilizador já possuir unidades de medição e display.

Sistemas para alinhamento de eixo com rotor bloqueado

• Solução Vestas: três kits vendidos separadamente — um kit de instalação geral, um kit de serviço suplementar para turbinas menores e um kit de atualização. O kit de instalação está disponível como kit mecânico sem unidades de medição nem display. Compatível com unidades de medição das séries E e XT.
• Solução Siemens Gamesa: inclui um kit com display e unidades da série E mais suportes para medição com o acoplamento no local, e um kit de suportes separado (para séries E e XT) para medição com o acoplamento removido. Kits disponíveis individualmente ou em pacote.

Alinhamento de eixo com eixo em rotação

• Para alinhar com o acoplamento no local, o eixo deve poder rodar (por exemplo através de acionamento servo) e ser imobilizado com segurança pelo travão.
• O programa de medição EasyTurn está incluído em todos os sistemas Easy-Laser e requer apenas rotação mínima do eixo para determinar a condição de alinhamento.
• Sistemas padrão para eixo em rotação incluem Easy-Laser® XT660 Shaft SG1 (versão com suportes para Siemens Gamesa) e Easy-Laser® XT660 Shaft WMB (versão com suportes para várias marcas e modelos).

Downloads

• Folheto do produto disponível em várias línguas na secção Downloads: XT Wind turbine shaft alignment brochure (inglês, alemão, francês, espanhol, português, finlandês, russo).

Especificações técnicas

• Projetado para o alinhamento da caixa de engrenagens e do gerador de turbinas eólicas com o acoplamento removido e rotor bloqueado.
• Unidades de medição compatíveis: séries E e XT (kits e unidades podem ser fornecidos juntos ou separadamente).
• Kits de suportes especiais para fabricantes específicos: flanges de interface para Vestas e Siemens Gamesa.
• Oferta Vestas: kit de instalação, kit de serviço suplementar, kit de atualização; o kit de instalação pode ser fornecido apenas como kit mecânico.
• Oferta Siemens Gamesa: kit série E com display e unidades de medição, com opções de kits de suportes para medição com acoplamento no local ou removido.
• Programa de medição EasyTurn incluído para medições com rotação mínima.
• Destinado ao uso durante instalação e manutenção em campo; adequado a empresas de serviço e a vários modelos de turbinas.
