Visão geral do produto

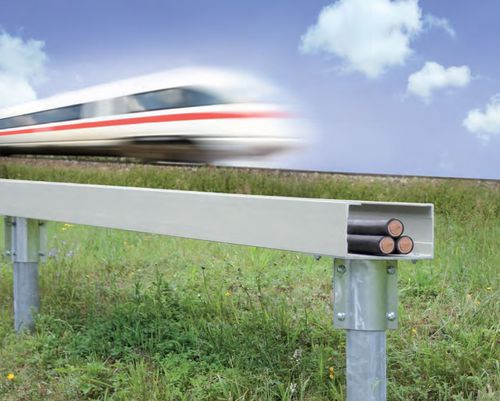

A calha de cabos SP Ebo Systems em PRFV é projetada para instalações em áreas confinadas, de difícil acesso ou com topografia irregular. O sistema combina bandejas em PRFV com estrutura de suporte e fixação em aço galvanizado por imersão (HDG), oferecendo uma instalação flexível, económica e de baixo peso. Comprimentos padrão de 6 m, perfurações de fábrica e conectores pré-montados permitem uma montagem rápida, frequentemente por uma única pessoa.

Áreas de aplicação

• Ferrovias
• Comboios
• Metrôs
• Outras infraestruturas de transporte

Características e vantagens - Material

• Sem corrosão
• Extremamente isolante, não requer aterramento
• Alta rigidez dielétrica
• Retardante de chama: UL 94 V0
• Isento de halogénios
• Resistente aos UV
• Reciclável

Características e vantagens - Montagem

• Peso reduzido para fácil manuseio
• Instalação simples e rápida
• Orifícios de montagem usinados em fábrica
• Comprimento de entrega: 6 m
• Conectores pré-montados para junções rápidas
• Instalação contínua permite variações no espaçamento dos suportes em obra
• Altura ajustável por comprimentos variáveis dos postes
• Adaptado a topografias irregulares

Resistência à carga
Elevada resistência mecânica em conformidade com as especificações ferroviárias e Mannesmann Arcor (Vodafone).

• Número de homologação: EBA / 21AZ2 / 0029/9 datado de 16.11.1999
• Aprovado pela DB Systel GmbH: T.SVN 15 10/12 datado de 27.05.2010

Sistema compacto para elevação e suporte de cabos

• Bandejas com tampas removíveis
• Bandejas autoportantes até 6 m
• Postes de suporte em material HDG (galvanizado por imersão)
• Cabeças de poste em HDG
• Fixação das tampas com parafusos Torx anti-roubo e porca gaiola

Postes e unidade de fixação da cabeça
O projeto da cabeça do poste permite ajuste de altura e, em terrenos irregulares, a cabeça articulada permite ajustes em três direções. A unidade de fixação é monobloco para montagem rápida. Todas as fixações são M10x25. Orifícios oblongos no topo da cabeça permitem correção da posição durante a instalação.

Tampas
Tampas sobrepostas com mangas evitam infiltração de água. As tampas em PRFV são fixadas com parafusos Torx inalienáveis e porcas gaiola segundo o princípio da manga sobreposta.

Placas de emenda e conectores
Conectores em U em aço inoxidável AISI 316 asseguram a junção das bandejas. Cada comprimento de 6 m é entregue pré-montado com uma junção aparafusada num dos lados. Os parafusos têm cabeça arredondada para evitar danos aos cabos. Deixar uma folga de 6 mm entre comprimentos de bandeja e 8 mm entre tampas durante a instalação. As placas de emenda são pré-montadas na fábrica.

Divisor
O divisor é utilizado para separar cabos por função ou tensão. É mantido na base da bandeja pelo peso dos cabos e não requer fixações adicionais na instalação.

Instruções de montagem (espaçamento dos suportes)

• Para um sistema SP projetado para espaçamento de 3 m entre suportes: após instalar o primeiro poste, instale o segundo a aproximadamente 2,25 m para alinhar os orifícios da base.
• Para um sistema SP projetado para espaçamento de 6 m entre suportes: após instalar o primeiro poste, instale o segundo a aproximadamente 4,50 m para alinhar os orifícios da base.

Especificações técnicas

• Família / modelo: SP
• Material (bandeja e tampa): PRFV (poliéster reforçado com fibra de vidro)
• Material de suporte: postes e cabeças galvanizados por imersão (HDG)
• Material do conector: conector em U em aço inoxidável AISI 316
• Fixações padrão: M10x25
• Comprimento entregue: 6 m
• Folga recomendada entre comprimentos: 6 mm
• Folga recomendada entre tampas: 8 mm
• Fixação da tampa: parafuso Torx impregnável com porca gaiola
• Classificação de fogo: UL 94 V0
• Propriedades elétricas: extremamente isolante, alta rigidez dielétrica (não requer aterramento)
• Propriedades ambientais: sem halogénios, resistente a UV, reciclável, sem corrosão
• Homologação: EBA / 21AZ2 / 0029/9 (16.11.1999)
• Aprovação: DB Systel GmbH T.SVN 15 10/12 (27.05.2010)
