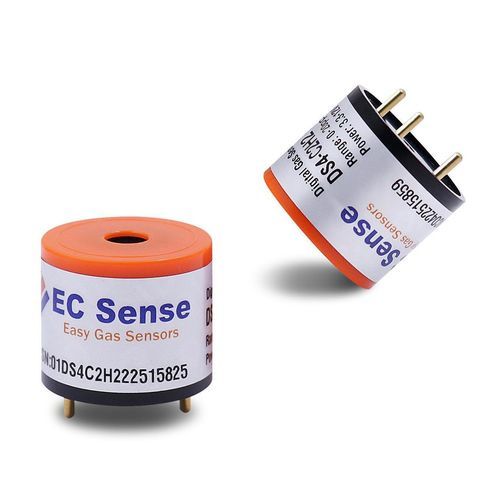

Sensor de gás inteligente DS4

SO2H2SNH3

Visão geral
O módulo sensor de gás digital DS4 da EC Sense é um módulo compacto e eficiente em consumo, baseado em tecnologia eletroquímica de polímero sólido impresso. Projetado para aplicações industriais, IoT e portáteis, o DS4 integra microprocessador, ADC de alta precisão e algoritmos embarcados para monitoramento contínuo com manutenção mínima. O módulo é pré-calibrado em fábrica e não requer pré-aquecimento.

Tecnologia
O DS4 utiliza uma célula eletroquímica com eletrólito solidificado (polímero impresso) e três eletrodos de metal nobre atrás de uma membrana porosa. Esse projeto de polímero sólido reduz o risco de vazamento e melhora estabilidade e vida útil em ambientes de alta umidade ou temperaturas extremas. A difusão do gás na célula produz uma corrente proporcional à concentração.

Recursos avançados

• Microprocessador integrado, ADC de alta precisão e algoritmos embutidos
• Tensão de operação: 3,3–12 V DC (5 V recomendado); módulo suporta ampla faixa
• Temperatura de operação: -40 °C a +55 °C (não requer compensação de temperatura)
• Baixo consumo com modos configuráveis de sleep/wake para dispositivos alimentados por bateria/IoT
• Sem necessidade de pré-aquecimento; resposta rápida e excelente linearidade
• Estabilidade de ponto zero a longo prazo e design anti-envenenamento para desempenho consistente
• Dimensões industriais compactas série 4, design cilíndrico para integração fácil
• Compatível com RoHS; classificação de segurança intrínseca indicada (EX ia IIC T6 Ga)

Integração e tratamento de dados
O DS4 fornece saída digital UART (3,3 V, modo half-duplex em barramento único) para fácil interface com microcontroladores e sistemas IoT. Kits de avaliação e ferramentas de teste (UART ou RS485 para USB) suportam testes escaláveis e fluxos de calibração em massa.

Calibração e precisão
Cada unidade é calibrada em fábrica com gás e os dados de calibração são armazenados no microprocessador do módulo para implantação plug-and-play. A calibração de fábrica baseada em difusão reproduz condições reais para melhorar a precisão em campo. Sistemas por bomba podem requerer calibração secundária dependendo dos parâmetros do dispositivo.

Inteligência embutida e facilidade de manutenção

• Auto-reconhecimento: identificação automática do tipo de gás e da faixa de detecção
• Códigos de ID/criptografia personalizados para identificação única do sensor e redução de erros de configuração
• Manutenção simples: design hot-swappable, protocolos de calibração offline e reset de fábrica para minimizar tempo de inatividade e exposição durante a manutenção

Certificações e conformidade
A classificação de segurança intrínseca (EX ia IIC T6 Ga) e a conformidade RoHS são indicadas para uso em aplicações exigentes e áreas perigosas.

Especificações técnicas

• Modelo: DS4
• Tecnologia: sensor eletroquímico impresso de polímero sólido com três eletrodos e membrana porosa
• Combinações de gases / Faixa de medição / Resolução / Tempo de resposta: ver folha de dados do produto
• Saída: UART 3,3 V half-duplex
• Tensão de trabalho: 3,3 – 5 V DC (5 V recomendado); o módulo suporta até 12 V
• Temperatura de operação: -40 °C a +55 °C
• Humidade de operação: 15 a 95% UR, sem condensação
• Peso (com sensor): 4,56 g
• Dimensões (com sensor): 21,2 x 20 x Ø18 mm
• Design: dimensões industriais compactas série 4, formato cilíndrico
• Modos de energia: funcionalidade sleep/wake de baixo consumo adequada para aplicações IoT/bateria
• Manutenção: hot-swappable, protocolos de calibração offline e reset de fábrica disponíveis
• Calibração: pré-calibrado em fábrica; dados de calibração armazenados no microprocessador do sensor
• Design anti-envenenamento e longa vida útil; eletrólito solidificado para evitar vazamentos
• Certificações: segurança intrínseca EX ia IIC T6 Ga; compatível com RoHS
• Garantia: 1 ano
