Porta-amostra FC X-Y SEPARFLOW

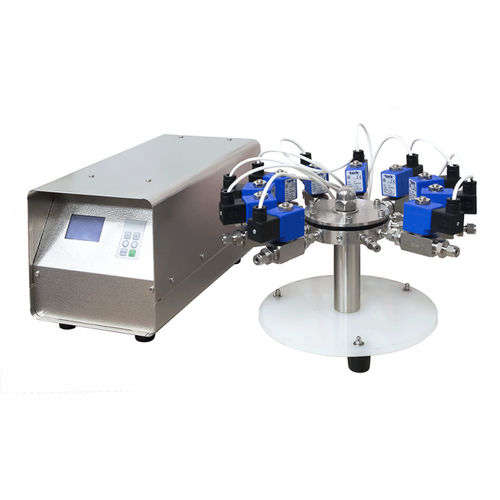

Os colectores de fracções ECOM Separflow FC X-Y foram concebidos para capturar fracções em cromatografia líquida preparatória. No entanto, podem ser utilizados noutras instalações onde seja necessária uma recolha programada do volume de líquido. Foi concebido para líquidos resistentes ao aço inoxidável, PTFE (politetrafluoroetileno) e polietileno UHMW. O ECOM Separflow FC X-Y consiste tipicamente numa caixa eletrónica em aço inoxidável com o teclado e o visor num painel frontal oblíquo e um segmento circular constituído por duas partes com uma ranhura radial entre elas (cuja secção transversal é equivalente a um tubo com I.D. X mm). A ranhura tem saídas laterais às quais estão ligadas uma entrada de líquido e válvulas solenóides Y (com elementos de fecho em PTFE) na saída. A abertura de várias válvulas é programada. Os tubos das válvulas de saída estão ligados por mangueiras flexíveis e são encaminhados para recipientes de líquido de tamanho adequado. O coletor pode ser controlado de forma independente a partir do teclado do painel frontal ou externamente através de uma porta série RS232. No controlo externo, o teclado está bloqueado e só é possível visualizar os parâmetros. No entanto, o botão STOP está sempre ativo. O tempo de passo é de 0,1 - 180 min. e o limite de pressão é de 2 bar. Os colectores de fracções ECOM Separflow podem ser fornecidos para ambientes com perigo de explosão de acordo com a ATEX. A parte eletrónica do sistema tem de estar situada num local remoto, fora da zona crítica.
