Porta com espiral EFA-SST® MS

de alumínioindustrialde segurança

Visão geral

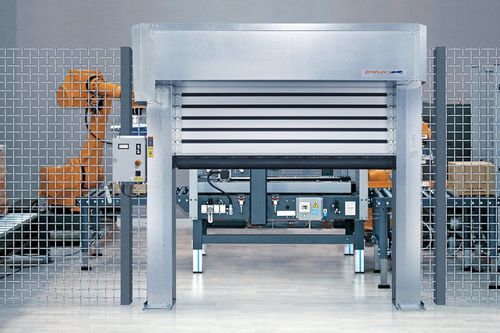

A EFA-SST® MS é uma porta rápida em espiral para proteção de máquinas, desenvolvida para aplicações industriais como um dispositivo de separação de segurança autónomo. A EFAFLEX aplica a sua tecnologia de espiral e uma corrente de dobradiça flexível para obter desempenho e durabilidade ótimos.

Principais características

• Nível de desempenho de segurança funcional: PL "d"
• Velocidade máxima: até 2,7 m/s
• Painel da porta: lâminas de alumínio compacto de alta resistência
• Área de visualização personalizável (opcional)
• Compensação de peso com deteção de ruptura da mola
• Funcionamento muito suave
• Máx. 7 ciclos por minuto
• Até 250.000 ciclos por ano
• Dimensões padrão até L = 3.000 mm, H = 3.000 mm

Contrapeso de baixa manutenção
O contrapeso é implementado através de conjuntos de molas de tração praticamente sem manutenção, com monitorização eletromecânica da função para compensação de peso e deteção de ruptura de mola.

Controlo de porta inovador
A unidade de controlo é concebida para uso mundial e opera ao nível de desempenho PL "d" para circuitos de controlo relevantes para a segurança; destina-se a integração com controlos de nível superior e pode ser expandida com o módulo MS-AM.

Instalação autoportante
A construção de base autoportante com suportes de pavimento opcionais permite a instalação como unidade independente; o nivelamento de solos irregulares é possível através de parafusos de ajuste.

Acessórios opcionais
Capas selecionáveis asseguram proteção contra aprisionamento em alturas totais reduzidas. Uma capa transparente permite a inspeção visual do interruptor de fim de curso integrado (cat. 4 / PL "e" segundo DIN EN ISO 13849-1).

Tecnologia de segurança
A porta inclui uma barra de contacto de segurança integrada na aresta de fecho principal e uma barreira de luz adicional que pára o movimento imediatamente se for detetado um obstáculo. Está disponível a opção Head-Safe com uma grelha de luz de segurança que impede o fecho quando existe um obstáculo.

Aplicações
Projetada para proteção de máquinas e ambientes industriais que exigem uma barreira separadora fiável, rápida e segura.

Especificações técnicas

• Modelo: EFA-SST® MS
• Marca: EFAFLEX
• Segurança funcional: PL "d" (unidade de controlo); interruptor de fim de curso de segurança cat. 4 / PL "e" (opção)
• Velocidade máx.: até 2,7 m/s
• Ciclos máx.: 7 ciclos/min
• Ciclos anuais: até 250.000 ciclos/ano
• Painel da porta: lâminas de alumínio compacto de alta resistência
• Dimensões padrão: até L = 3.000 mm, H = 3.000 mm
• Compensação de peso: conjuntos de molas de tração com deteção de rutura e monitorização eletromecânica
• Segurança: barra de contacto integrada, barreira de luz adicional, opção Head-Safe
• Instalação: unidade autoportante freestanding com suportes de pavimento; nivelamento via parafusos
• Opções: área de visualização personalizada, cobertura transparente para visualização do interruptor, capas selecionáveis para proteção contra aprisionamento de dedos
