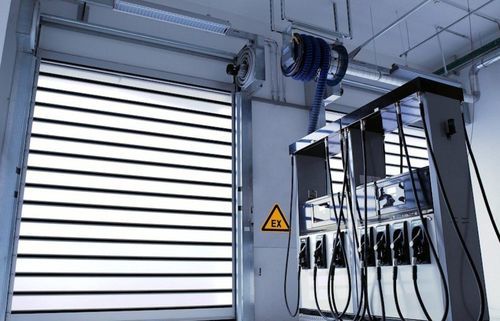

Porta com espiral EFA-SST® EX

de alumínioem alumínio anodizadoem policarbonato

Visão geral
A EFA-SST® EX é uma porta espiral de alta velocidade projetada para uso interno e externo em atmosferas potencialmente explosivas. Proporciona abertura muito rápida e fecho controlado com um painel composto por lâminas de alumínio. Estão disponíveis lâminas transparentes EFA-CLEAR® e lâminas de ventilação. A espiral suporta as lâminas sem contacto, assegurando operação sem desgaste e transparência duradoura.

Principais características

• Compatível com ATEX para atmosferas explosivas (Zonas 1 e 2; Zonas 21/22 opcionais sob pedido)
• Velocidade de abertura até 1,0 m/s e fecho controlado até 0,5 m/s
• Painel sólido com alta resistência ao vento (classes 2–4)
• Lâminas de alumínio anodizado de dupla parede (151 mm); opção de parede simples para 225 mm
• Opção lâminas transparentes EFA-CLEAR® (acrílico; policarbonato à prova de quebra a pedido)
• Lâminas de ventilação disponíveis para troca de ar definida
• Disponível com espiral circular ou oval (oval recomendado para espaços confinados)
• Acabamento em quase qualquer cor RAL

EFA-SST® EX em resumo

• Uso previsto: proteção contra explosões em áreas perigosas (ATEX)
• Zonas certificadas: Zona 1 (II 2G Ex IIB T4 Gb), Zona 2 (II 3G Ex IIB T4 Gc), Zona 21 (II 2D IIIB 135°C X Db) e Zona 22 (II 3D IIIB 135°C X Dc) sob pedido
• Classes de carga de vento: 2 a 4
• Ciclos de operação: até 200.000 ciclos/ano
• Velocidade de abertura: até 1,0 m/s; Velocidade de fecho: até 0,5 m/s
• Dimensões padrão: até L = 4.000 mm, H = 5.000 mm

Detalhes
A série EX é desenvolvida de acordo com a Diretiva ATEX 2014/34/EU. Todos os componentes elétricos são documentados com as suas propriedades de proteção contra explosões e números de certificado IEC na lista de equipamentos fornecida com a porta. A proteção mecânica EX é implementada conforme os requisitos da zona. O quadro de comando deve ser instalado fora da zona EX.

O painel liso da versão 151 mm é constituído por lâminas de alumínio anodizado de dupla parede com elevada espessura de material; a versão 225 mm utiliza lâminas de parede simples. Podem ser integradas lâminas transparentes EFA-CLEAR® conforme a incidência luminosa desejada; lâminas de ventilação permitem uma troca de ar definida. A espiral mantém o painel à distância em vez de o enrolar num eixo, poupando espaço e otimizando velocidade de abertura, durabilidade e funcionamento silencioso e sem desgaste.

Características / especificações técnicas

• Modelo: EFA-SST® EX
• Fabricante / Marca: EFAFLEX
• Uso previsto: proteção contra explosões (ATEX) para áreas perigosas
• Zonas certificadas: Zona 1 (II 2G Ex IIB T4 Gb), Zona 2 (II 3G Ex IIB T4 Gc), Zona 21 (II 2D IIIB 135°C X Db), Zona 22 (II 3D IIIB 135°C X Dc) sob pedido
• Quadro de comando: deve ser instalado fora da zona EX
• Painel: lâminas de alumínio anodizado dupla parede (151 mm) ou lâminas de parede simples (225 mm)
• Opção transparente: lâminas EFA-CLEAR® em acrílico (policarbonato resistente opcional)
• Lâminas de ventilação: disponíveis
• Variantes de espiral: espiral circular e espiral oval (oval para espaços confinados)
• Apoio: suporte sem contacto das lâminas na espiral (movimento sem desgaste)
• Classes de carga de vento: 2 a 4
• Ciclos de operação: até 200.000 ciclos/ano
• Velocidade de abertura: até 1,0 m/s; Velocidade de fecho: até 0,5 m/s
• Dimensões padrão: até L = 4.000 mm, H = 5.000 mm
• Acabamento: personalizável em quase todas as cores RAL
