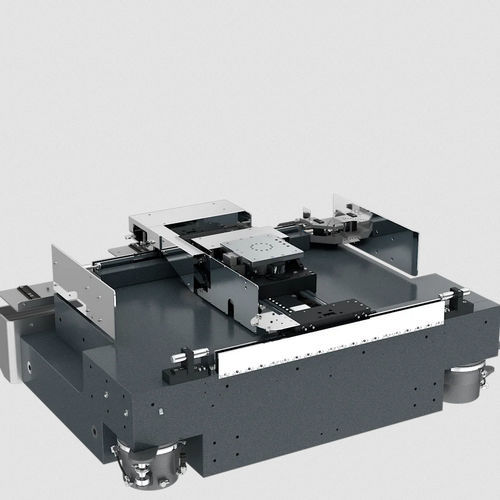

Mesa de coordenadas XY EZ-0715

motorizadade 2 eixosde precisão

O Gantry Stage EZ-0715 foi concebido para aplicações de alta precisão. Os sistemas de medição incremental (Heidenhain LIP6 G0) e um design optimizado permitem uma precisão de posicionamento de ± 250 nm e uma repetibilidade de ± 25 nm para os eixos individuais. A corrediça pré-carregada a vácuo e a distribuição optimizada da massa permitem uma elevada rigidez no mais pequeno espaço de instalação. Os motores sem ferro permitem uma aceleração de até 10 m/s2 e uma velocidade de deslocação de até 1 m/s. A posição final é detectada por sensores indutivos. As corrediças são alimentadas com energia separadamente através de correntes de arrasto simetricamente ligadas. A base da máquina do Gantry Stage é feita de granito. Ambos os eixos podem ser personalizados. O sistema XY pode ser expandido para incluir um eixo Z e/ou C.
