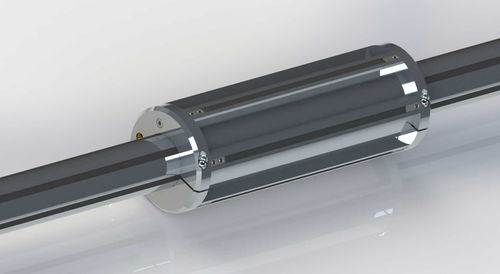

Adaptador para eixo expansivo Adaptadores para Ejes Expansibles

Visão geral do produto
Mangas adaptadoras que permitem a adaptação de eixos expansíveis ou barras fixas a diferentes diâmetros internos de bobina/núcleo. Projetadas para trocas rápidas e fixação segura durante a conversão de mandris e bobinas. A montagem pode ser feita em um eixo expansível pneumático de diâmetro menor ou numa barra de aço fixa. A ancoragem é obtida por expansão do eixo interno ou por braçadeira mecânica.

Aplicações

• Processos industriais de desbobinamento e rebobinamento nos sectores de embalagem, impressão, papel e têxtil.
• Conversão de eixos expansíveis para aceitar diferentes diâmetros de núcleo, garantindo aperto rápido e repetível das bobinas.

Diâmetros padrão / Faixas de expansão

• Por diâmetro interior da bobina Ø69–Ø148 mm — Faixa de expansão Ø148–Ø157 mm.
• Por diâmetro interior da bobina Ø75–Ø148 mm — Faixa de expansão Ø148–Ø157 mm.
• Por diâmetro interior da bobina Ø34–Ø75 mm — Faixa de expansão Ø75–Ø79 mm.

Montagem e métodos de ancoragem

• Por expansão do eixo interno: a manga é montada sobre um eixo expansível pneumático; a expansão do eixo base fornece a força de aperto.
• Por braçadeira: a manga dispõe de uma braçadeira que se fecha à volta do eixo base (a base pode ser uma barra fixa de aço).

Fabricação e materiais
Dimensões especiais e versões personalizadas disponíveis sob pedido. Alguns modelos são fabricados em alumínio, conforme referência, para proporcionar aperto preciso e rápido em linhas industriais.

Especificações técnicas

• Função: adaptar eixos expansíveis a diferentes diâmetros internos de bobina/núcleo.
• Conversões comuns: Ø34 → Ø75 mm, Ø69 → Ø150 mm.
• Grupos de diâmetros internos padrão: Ø34–Ø75 mm, Ø69–Ø148 mm, Ø75–Ø148 mm.
• Faixas de expansão documentadas: Ø75–Ø79 mm, Ø148–Ø157 mm (dependendo do modelo).
• Métodos de ancoragem: expansão do eixo interno (pneumática) ou braçadeira mecânica.
• Opções de montagem: em eixos expansíveis pneumáticos ou em barra de aço fixa.
• Materiais: alumínio (dependendo do modelo).
• Marca: EJEMATIC
