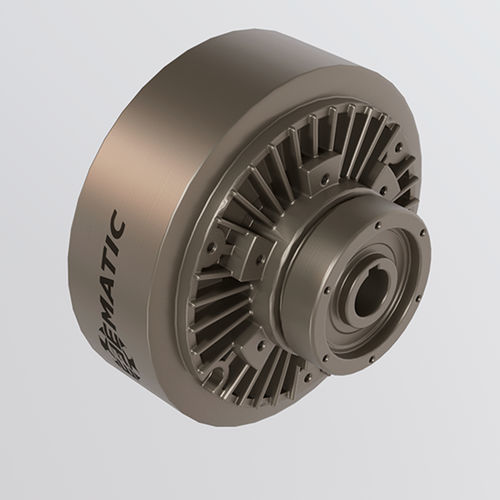

Embreagem a pó CTS-PCL series

magnéticapara controle de tensãocom mancal

Visão geral
Embreagem elétrica por partículas magnéticas projetada para controlo preciso da tensão de bobina em processos de bobinagem/desbobinagem. O binário é modulado pela atração e libertação das partículas magnéticas. A integração de sensores permite automatizar o controlo da tensão em diâmetros de bobina pequenos e grandes.

Funcionamento
Requer alimentação 24 V CC. A embreagem aceita um sinal de comando 0–10 V, ajustável por potenciômetro ou por eletrónica de controlo baseada em PWM que processa sinais dos sensores e modula o binário para regulação da tensão em tempo real.

Montagem

• Versões para eixos com duplo apoio (dois rolamentos).
• Versões para montagem em voladizo (cantilever).
• Acessórios de montagem e variantes em aço inoxidável disponíveis conforme a aplicação e o ambiente.

Controlo da tensão da bobina

• Controlo em malha aberta: ajuste manual pelo operador ou controlo baseado em sensor de diâmetro da bobina; sem correção automática por feedback.
• Controlo em malha fechada: utilização de dancers ou células de carga para medir a tensão e compará‑la com um valor de referência, permitindo correções automáticas e maior estabilidade do processo.

Especificações técnicas

• Tensão de alimentação: 24 V CC requerida.
• Entrada de controlo: 0–10 V ou compatível com PWM.
• Princípio de controlo de binário: partículas magnéticas para modulação fina do binário.
• Interfaces de sensores: sensores de diâmetro, dancers, células de carga.
• Modos de controlo: malha aberta e malha fechada.
• Opções de montagem: duplo apoio e voladizo.
• Aplicação típica: controlo de tensão em bobinagem/desbobinagem para vários diâmetros de bobina.

Documentação e encomenda

• Ficha técnica, vistas explodidas e desenhos de montagem disponíveis mediante pedido.
• Ao encomendar, indique o tipo de eixo, a gama de binário necessária e as condições ambientais.
