Projeto do pantógrafo
16 rolamentos de esferas
Movimentação de motor de piso
Parafuso movimentador da precisão
um curso vertical de 95 milímetros
Altura: minuto 89 milímetros, 184 milímetros máximos
Placas superiores e inferiores paralelas a 1 milímetro
Capacidade de carga 8 quilogramas (dependendo do motor & do controlador)
Tensão de fonte 36V

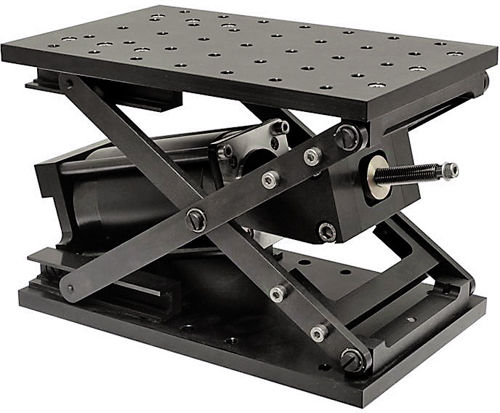

O estágio vertical motorizado 940-0200 da tradução vangloria-se de nosso projeto original. Sendo muito compacto, fornece o ajuste liso e estável da altura. Tem uma grande escala do curso e suporta grandes cargas. Ao mover as estadas da plataforma paralelas à base. Exemplos de uso: compensando por diferenças da altura durante a instalação; automatização de processos tecnologicos, como a soldadura de laser. Um tipo do motor deslizante - 5618, 200 etapas. O cliente pode especific outros tipos de motores para instalar. A capacidade de carga e apressa tudo depende extremamente do motor. Nós podemos testar e selecionar um motor apropriado para suas exigências. O parafuso movimentador actua em um ângulo de variação, assim que a definição do estágio varia com posição. A plataforma tem uma disposição dos furos M6 espaçados por 25 milímetros. A base tem seis M6 e dois furos Ø6.5. Material: alumínio anodizado preto.
---
