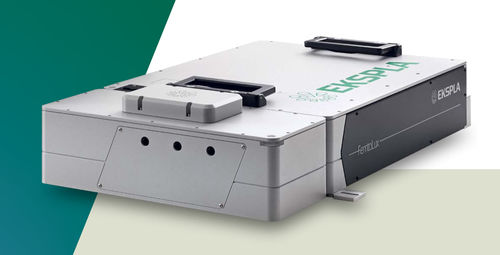

Sistema de laser de femtossegundo FemtoLux

de fibrasintonizávelde corte

O FemtoLux é um laser de femtossegundo industrial concebido para máxima fiabilidade, integração perfeita e funcionamento ininterrupto 24/7/365 sem manutenção, com um inovador arrefecimento "seco". A sua vasta gama de opções permite a adaptação a várias tarefas de processamento de materiais, incluindo ablação, perfuração, corte e traçado. Caraterísticas

• A 1030 nm: 50 W de potência máxima de saída típica, >300 µJ de energia máxima de saída típica
• Em 515 nm: 20 W de potência máxima de saída típica, >50 µJ de energia máxima de saída típica
• Em 343 nm: 10 W de potência de saída máxima típica, >25 µJ de energia de saída máxima típica
• Versão de alta energia disponível (1 mJ a 10 kHz)
• >750 µJ em modo burst
• <350 fs - 1 ps de duração de pulso (sintonizável)
• Extensão da duração do pulso até 1 ns
• Tiro único até 4 MHz (controlado por AOM)
• MHz, GHz, modos de burst MHz+GHz
• Pulse-on-demand (PoD), com jitter tão baixo quanto 20 ns (pico a pico)
• <0.5% RMS de estabilidade de potência a longo prazo durante 100 horas
• M² < 1,2
• Elipticidade do feixe > 0,85
• Manutenção zero
• Arrefecimento a seco (sem utilização de água)
• PSU e unidade de arrefecimento integradas numa única caixa de rack de 4U
• Instalação fácil e rápida
• Compatível com scanners galvo e Polygon, bem como com controladores PSO

Uma ferramenta fiável e versátil para microusinagem A FemtoLux foi concebida para uma fiabilidade máxima e uma integração perfeita, suportando uma operação de manutenção zero com um inovador arrefecimento a seco. A duração do impulso sintonizável de <350 fs a 1 ps e uma ampla gama de taxas de repetição de impulsos controlada por AOM (disparo único a 4 MHz) tornam-no adequado para aplicações exigentes de micro-usinagem. A energia máxima de impulsos excede os 300 μJ em impulsos simples e 750 µJ em modo burst, assegurando elevadas taxas de ablação e rendimento. A eletrónica de controlo avançada permite uma integração simples com controladores externos através da API REST (Windows, Linux e outros), reduzindo o tempo e os recursos de integração. Experiência do utilizador sem falhas

• Fácil integração - controlo remoto através de REST API via RS232 e LAN
• Tempo de integração reduzido - eletrónica de demonstração disponível para programação do controlo do laser
• Instalação fácil e rápida - sem água, cabeça de laser totalmente desconectável, instalável pelo utilizador final
• Fácil resolução de problemas - detetores integrados e registo constante do estado do sistema
• Não é necessária manutenção periódica

Áreas de aplicação

• Fabricação de vias de vidro passantes (TGVs) em vidro
• Corte de vidro fino
• Processamento de stent de nitinol
• Fabricação de microeletrónica
• Corte de polímeros sensíveis ao calor
• Rotulação de vidros espessos
• Marcação a preto/cor de ferramentas médicas

Sistema de arrefecimento "seco" inovador O laser FemtoLux utiliza um sistema de arrefecimento direto por refrigerante, eliminando a necessidade de refrigeradores de água volumosos e a manutenção associada. O refrigerante circula de um compressor e condensador integrados na PSU para uma placa de arrefecimento através de linhas flexíveis blindadas. O sistema é hermeticamente fechado, não necessita de manutenção e oferece uma elevada eficiência de arrefecimento com um consumo de energia >45% inferior em comparação com o arrefecimento a água. Caraterísticas do sistema de arrefecimento direto por refrigerante

• Fiabilidade de nível militar
• Sistema hermeticamente selado de forma permanente (>90.000 horas MTBF)
• Sem manutenção
• Alta eficiência de arrefecimento
• Consumo de energia 45% inferior ao do arrefecimento a água
• Compacto e leve

Fixação simples e fiável da placa de arrefecimento A placa de arrefecimento é destacável da cabeça do laser para uma instalação conveniente. O equipamento de arrefecimento está integrado com a fonte de alimentação numa única caixa 4U montada em bastidor (peso total: 15 kg). Opção Pulse-on-Demand (PoD)

• Jitter inferior a 20 ns assegura um espaçamento de impulsos consistente e equidistante para microusinagem de alta velocidade
• Taxa de repetição ajustável para processamento de geometrias complexas
• Velocidades de processamento mais rápidas e maior produtividade

O PoD permite que o laser dispare impulsos apenas quando necessário, melhorando a eficiência, a precisão e a qualidade da microusinagem. Esta caraterística é essencial para aplicações de alta velocidade e alta precisão em que o espaçamento equidistante dos impulsos é fundamental. Opção de rajada de GHz

• Qualquer PRR intra-burst desejado pode ser obtido independentemente do oscilador mestre
• Separação idêntica de pulsos dentro de rajadas de GHz
• Modos de formação de rajadas curtas e longas (0.5-10 ns para rajadas curtas, 20-500 ns para rajadas longas)
• Modo de rajada MHz+GHz
• Envelope de amplitude ajustável das rajadas GHz
• Sem pulsos pré/pós na rajada GHz
• Duração de pulso ultracurta mantida dentro das rajadas

A tecnologia de loop de fibra ativa (AFL) com patente pendente permite a formação e funcionamento flexíveis de bursts nos modos de pulso único, burst de MHz, burst de GHz e burst de MHz+GHz. Aplicação de controlo do laser O aplicativo de controle Ekspla permite o controle de operação de rotina via LAN ou RS-232, com software auto-adaptativo compatível com vários sistemas e plataformas. Aplicações

• Vidro: Fabrico preciso por perfuração, corte e fresagem de materiais transparentes
• Polímero: Fabrico de precisão com efeitos térmicos mínimos
• Metal: Formas complexas, marcação a preto/branco e coloração sem aditivos químicos
• Outros materiais: Precisão superior para formas 3D complexas e não convencionais

Caraterísticas / Especificações Técnicas

• Modelos: FemtoLux 30, FemtoLux 50
• Comprimento de onda central: 1030 nm (fundamental), 515 nm (segunda harmónica), 343 nm (terceira harmónica)
• Taxa de repetição de pulso: 100-200 kHz até 2-4 MHz (dependente do modelo)
• Potência média de saída: até 50 W (1030 nm), até 20 W (515 nm), até 10 W (343 nm)
• Energia de pulso: >300 µJ (1030 nm), >50-55 µJ (515 nm), >25-30 µJ (343 nm)
• Duração do impulso: sintonizável, <350-400 fs a 1 ps; extensão até 1 ns
• Qualidade do feixe: M² < 1,2 (típico <1,1)
• Elipticidade do feixe: >0,85
• Divergência do feixe: <1 mrad
• Estabilidade térmica do apontamento do feixe: <20 µrad/°C
• Diâmetro do feixe: 2,5 ± 0,4 mm @ 65 cm (1030 nm)
• Polarização: vertical
• Modo de disparo: interno / externo
• Controlo de saída de impulsos: divisor de frequência, selecionador de impulsos, modo burst, disparo de pacotes, atenuação de potência, impulsos a pedido
• Interfaces de controlo: RS232 / LAN
• Cabo umbilical: 3 m, destacável
• Arrefecimento da cabeça do laser: seco (refrigeração direta por refrigerante através de placa de refrigeração destacável)
• Dimensões da cabeça do laser: 434 × 569 × 150 mm
• Dimensões da unidade de alimentação eléctrica: 483 × 534 × 184 mm
• Requisitos de alimentação: 100-240 V AC, monofásico, 50/60 Hz
• Potência máxima: 800 W
• Temperatura ambiente de funcionamento: 18-27 °C
• Humidade relativa: 10-80% (sem condensação)
• Nível de contaminação do ar: ISO 9 (ar ambiente) ou superior
