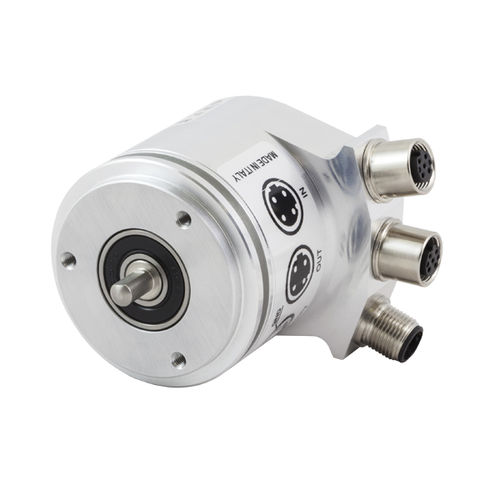

Encoder rotativo absoluto MEM-BUS EtherNet/IP

magnéticomultivoltaEthernet/IP

Os codificadores Elap MEM-Bus EtherNet/IP podem ser facilmente integrados em qualquer rede EtherNet/IP, pois cumprem todos os requisitos de interface EtherNet/IP, de acordo com as directivas IEC61784-1. O encoder apresenta o perfil do encoder 22H de acordo com as especificações do protocolo CIP™. Os encoders são certificados em conformidade com ODVA, incluindo a certificação CIP Sync. Os parâmetros dos codificadores - passos/revolução, número predefinido, sentido de rotação, limites de alarme de velocidade/posição, unidade - são definidos via TCP/IP. A unidade de medição pode ser modificada em tempo de execução. Além dos objetos de montagem padrão 1,2,3, o encoder Elap suporta o objeto proprietário 110, garantindo uma visão abrangente dos parâmetros e alarmes relativos à velocidade e posição. O endereçamento IP pode ser definido tanto por comutadores rotativos como através de software (DHCP/BOOTP) 4 LEDs de sinalização bicolor fornecem as informações de diagnóstico sobre o estado do dispositivo na rede. O codificador suporta a funcionalidade DLR (Device Level Ring), garantindo continuidade no funcionamento mesmo em caso de interrupções da rede. Os codificadores MEM-Bus são fornecidos na versão multi-voltas com resolução de 29 bits (8192 passos/revolução x 65536 rotações). Estão disponíveis diferentes versões mecânicas para satisfazer todos os requisitos de aplicação: flange quadrado, flange redondo com servo acoplamento e com eixo oco para acoplar directamente a um eixo do motor; todos os tipos oferecem diferentes opções para o diâmetro do eixo/furo. A ligação eléctrica é feita através de 3 conectores M12. A robusta caixa de alumínio garante um alto grau de proteção, de modo que é possível aplicar codificadores MEM-Bus em ambientes industriais severos. O codificador está listado na UL.
