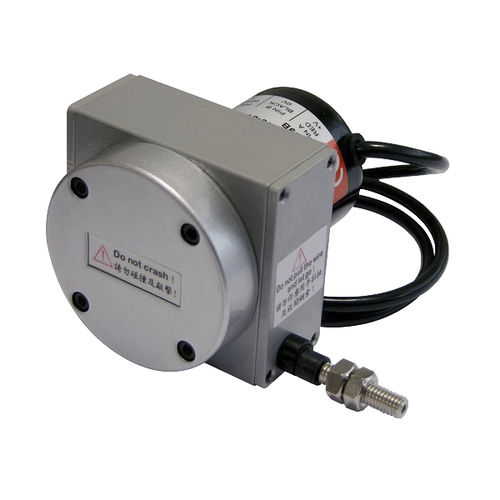

Sensor de posição com cabo HLS series

para metaisIP64industrial

Os codificadores de fio Elap HLS oferecem excelente proteção contra ambientes e são fáceis de instalar. São ideais para aplicações industriais que requerem até 12 metros de comprimento de medição e alta precisão. Os codificadores estão disponíveis com cursos entre 1000 a 12000 mm e resoluções na faixa de 0,04 a 1 mm. O sinal de saída pode ser do tipo push-pull ou line driver. Os codificadores HLS requerem tensão de alimentação de 10 a 24 Vdc, e 5Vdc para a saída do condutor de linha. O consumo de energia é de 60 mA. Eles oferecem 1 pulso de referência zero para cada rotação do codificador Os tipos de codificadores HLS-S, HLS-M e HLS-L fornecem diferentes tamanhos mecânicos e cursos de medição. Série HLS-S: Curso de 1000 mm Resolução mm: 0,04 - 0,1 - 0,1 - 0,2 - 0,5 - 1 Série HLS-M: Traços 1000, 2000, 3000, 4000, 5000 Resolução mm: 0,05 - 0,1 - 0,2 - 0,5 -1 Série HLS-L: Corsa 6000, 7000, 8000, 9000,10000, 11000, 12000 mm Risoluzione mm: 0,5 - 1 Especificações técnicas * Alimentação 10÷24 Vdc, 5Vdc para condutor de linha; consumo de energia = 60 mA * Sinais de saída: push-pull, line-driver * Pulso zero : 1 cada revolução de codificador * Velocidade máxima de viagem: 1 m/seg. * Torque inicial na mola: HLS-S: 700 g - HLS-M: 600/900 g HLS-L 1500/2000 g * Roda em aço inoxidável SUS304 com revestimento de nylon - diâmetro 0,6/1 mm carga de ruptura 16/60 Kg. * Temperatura de operação/Umidità relativa: -10 ÷ 60°C (HLS-S 0 ÷ 60°C) /35 ÷ 90% * Ligações: cabo de 1 mt de comprimento (HLS-S 50 cm) * Grau de protecção IP64 (HLS-S: IP50)
