Sistema de transmissão de sinais RK1000

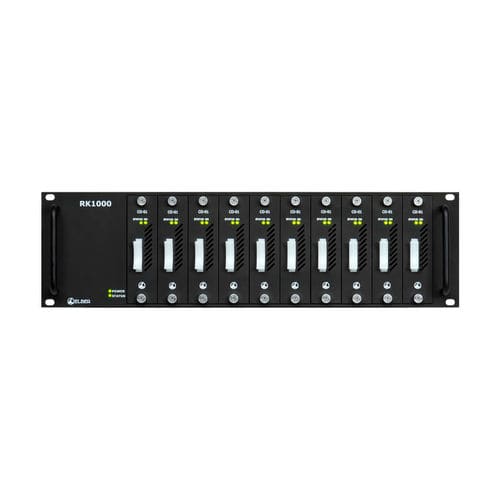

DVB-ASI, 3G/HD/SD-SDI change-over, distribuidor e matriz O RK1000 pode ser utilizado por operadores de radiodifusão em redes de transmissão para a distribuição do sinal DVB-ASI através de redes de satélite ou terrestres, bem como em ambientes de estúdio para o encaminhamento ou distribuição de sinais SDI/HD/3G-SDI/DVB-ASI. O dispositivo é composto por um chassi básico 3U 19" que pode hospedar até 10 módulos hot-swappable, o que facilita a manutenção e a gestão de estoque. O painel traseiro é composto por unidades independentes de acordo com o tipo e a quantidade de módulos instalados; os painéis são conectados a uma placa mãe interna, assim como os módulos do painel frontal. O módulo de comutação, chamado CO-02, permite até 3 entradas (Principal, Back-up e Disaster Recovery) e tem 7 saídas; no caso da configuração DVB-ASI, o módulo opera um comutador contínuo entre a entrada principal e a entrada de back-up, avaliando o conteúdo do TS em relação à perda TS, perda de sincronização, perda PAT, erro do contador de continuidade e TEI (cada um pode ser habilitado/desabilitado através da interface do usuário). No caso de sinais 3G/HD/SD-SDI, o switch avalia apenas a presença do sinal. O switch pode ser reversível ou não reversível, automático ou forçado. Recursos adicionais são incorporados para melhorar a flexibilidade e o uso seguro. Cada módulo pode ser configurado como uma ma-trix, onde o usuário pode atribuir a cada conector de saída a fonte selecionada entre a entrada 1, 2, 3 e o sinal comutado. Além disso, estão disponíveis diferentes painéis traseiros dependendo da aplicação; passagem da entrada principal, passagem da última entrada selecionada, passagem das entradas principais e traseiras.
