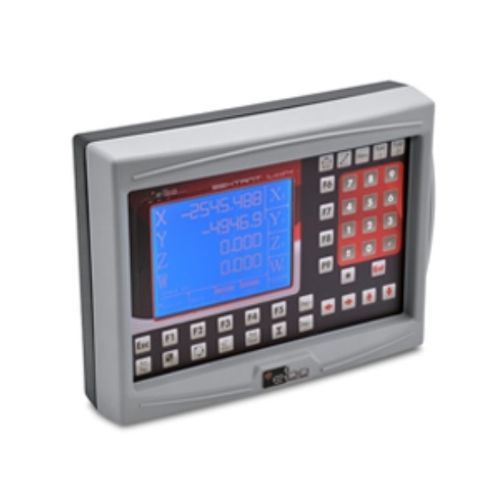

Indicador de posição SEXTANT TP

digitalpara montagem em painelpara máquina-ferramenta

Resolução: 0.5 - 1 - 2 - 5 - 10 micron Eixos: X - Y - Z - W DRO da série SEXTANT, é dedicado à broca radial. Basta instalar uma balança na bandeira e um codificador na coluna, para transformar a perfuradora radial numa máquina de coordenadas normais X, Y. O software do visualizador converte os dados da produção em coordenadas polares (raio e ângulo) que levam a zero, em sequência, permitem realizar a fabricação previamente programada em coordenadas cartesianas (X, Y). Resultado de um modelo para fresagem, mantém todas as funções, origens, ciclos de furações em círculo, em linha, em molde, etc. -99 origens do trabalho -99 ferramentas -20 programas/peça (2000 blocos/prog.) -mm/pol. de conversão -Absoluto/incremental conversão -Compensação de erros lineares - Compensação de erros não lineares -até 200 pontos por cada machado -Pode exibir o machado de 4° em graus --Funções avançadas: - furos na flange - buracos e arco - buracos em linha e grelha -Medição do ângulo -Radius/diâmetro -Centralização da peça -Soma dos eixos configuráveis -Centralização do flange -Série de saída RS232 -Software de actualização -Menu gráfico para apoio ao utilizador -Peso: 2,5 Kg -Alimentação de energia: 115 + 230 Vac; 50-60 Hz; 30 VA
