Kit de junções blindado ELCOSTOP GLBA series

de resinaem poliuretanopara cabos de isolamento polímero

Descrição breve

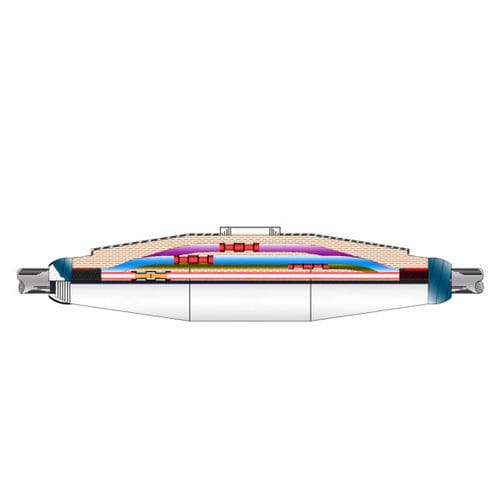

Emenda reta moldada em resina ELCOSTOP GLBA, projetada para cabos de alimentação ferroviária RG5ONR/8. Kit para ligação em linha de cabos de 3 condutores XLPE; compatível com cabos armados. Uso declarado até 3 kV (ver dados técnicos para a tensão nominal indicada). Os conectores não estão incluídos; recomenda-se o uso de conectores de compressão homologados pela Ferrovie dello Stato.

Aplicação e dados elétricos
Destinado a sistemas de alimentação e tração ferroviária. Compatível com cabos RG5ONR/8, 3 condutores (tripolar) com isolamento XLPE. A continuidade da blindagem é assegurada pelo condutor amarelo/verde incluído no kit. Observação: a documentação refere tanto um limite de aplicação até 3 kV quanto uma tensão tabelada de 1,2 kV; seguir as especificações do projeto e as normas locais.

Conteúdo do kit

• Invólucro com entradas escalonadas para adaptação aos diâmetros dos cabos
• Resina de poliuretano de cura à temperatura ambiente
• Sete separadores para a separação de fases
• Abraçadeiras e grampos metálicos
• Condutor amarelo/verde para continuidade da blindagem

Conformidade e instruções de instalação
Conforme Omologazione F.S. N° 11096 30.5.1986 cat.807/401-2. Os conectores não são fornecidos; recomenda-se o uso de conectores de compressão homologados pela Ferrovie dello Stato quando necessário. Verifique a correta posição dos separadores e o enchimento completo da resina segundo as instruções de instalação para garantir afastamentos elétricos e proteção mecânica.

Especificações técnicas

• Acessório: GIUNTO (JOINT)
• Tipo: IN LINE
• Isolamento: XLPE
• Blindagem: X, com blindagem
• Número de condutores: 3 – Tripolar
• Tecnologia: RESINA
• Tela: N.A.
• Tensão (tabela): 1.2 kV (texto de aplicação: até 3 kV)
• Aplicação: FERROVIÁRIA
