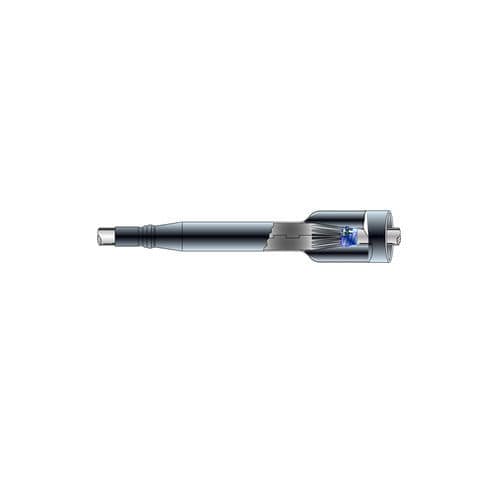

Kit de junções blindado ELCOTERM GLS 70

isoladopara cabos de isolamento polímerode média tensão

Visão geral
O ELCOTERM GLS 70 é um kit de emenda reta termorretrátil para cabos multipolares isolados poliméricos. Permite a reconstrução do isolamento de fase e o restauro da cobertura externa através de mangas termorretráteis com revestimento adesivo; o adesivo termofusível garante a vedação da emenda. A proteção mecânica para emendas de cabos armados é fornecida por um estojo de emenda (canister).

Conteúdo do kit

• Mangas termorretráteis isolantes para cada fase
• Manga termorretrátil com revestimento adesivo para proteção da cobertura externa
• Revestimento adesivo termofusível para garantir a vedação
• Estojo de emenda (canister) para proteção mecânica de emendas de cabos armados (quando aplicável)

Normas e conformidade
Compatível com as normas CENELEC HD 623 e CEI EN 50393.

Especificações técnicas

• Tecnologia: termorretrátil
• Acessório: emenda
• Tipo: reta (em linha)
• Isolamento: XLPE
• Armadura: Z / sem armadura
• Aplicação: emendas padrão de cabos
• Tela: N.A.
• Nº de condutores: 4 – multipolar
• Tensão nominal: 1,2 kV

Instalação e aplicação
Adequado para emendas em linha em cabos multipolares isolados poliméricos até 1,2 kV. O kit é usado para reconstruir o isolamento de fase e restaurar a cobertura externa; aplicar calor de forma uniforme para retrair a manga e ativar o adesivo termofusível para vedação. Para cabos armados, instalar o estojo de emenda para fornecer proteção mecânica. A instalação deve ser realizada por técnicos qualificados, seguindo as normas e procedimentos de segurança aplicáveis.
