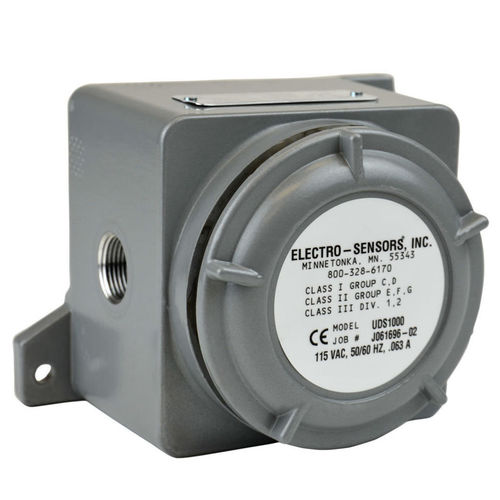

Detector de movimento UDS1000

magnéticosem contatodigital

Características O relé muda de estado quando a direção do eixo se inverte O relé é reiniciado quando o movimento inverso pára Fácil instalação e calibração Caixa do interruptor de alumínio fundido NEMA 4X, 7, 9 nominal 115 VAC padrão, 12 VDC, 24 VDC, 230 VAC opções Classe I, Div I (C, D) Classe II, Div I (E, F, G) Durante a operação, o UDS1000 energiza seu relé de 5 Amp, DPDT quando o eixo monitorado está em repouso ou girando no sentido de rotação desejado. Os contatos do relé podem ser usados para habilitar o circuito de partida do motor, ou fornecer uma indicação visual de que a partida ou o início do processo é possível. Quando o eixo monitorado gira no sentido inverso (direção errada) o relé desenergiza, impedindo assim que o motor ou o processo se inicie. O UDS1000 funciona com um eixo montado na ponta do eixo Disco Pulsador (ou opcional de colarinho bipartido) que gera um campo magnético alternado que é apanhada pela grande lacuna sem contacto sensor. O sensor transmite este sinal de velocidade como um pulso digital em quadratura (frequência) para o interruptor através de um cabo blindado de 4 condutores. O UDS1000 descodifica este sinal de frequência para determinar o eixo direcção. A saída do relé pode então ser utilizada para desligamento do equipamento, para evitar o arranque, ou para fornecer um alarme, assegurando a proteção da máquina e integridade do processo. O UDS1000 é à prova de falhas; qualquer a perda de energia durante o funcionamento irá desenergizar a revezamento.
