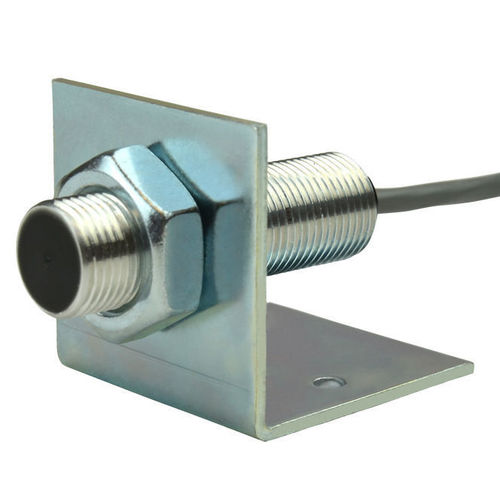

Sensor de velocidade de rotação 906

de efeito Hallsem contatocom rosca

Características Saída de freqüência de pulso de onda quadrada, NPN coletor aberto Operação a velocidade zero, sem perda de sinal 5-24 VDC alimentado Sensoriamento de distância sem contato e com grande distância Simples de instalar e configurar Opções Bidirecionais (quadratura) Funciona com discos pulsadores magnéticos Electro-Sensores / invólucros Montagem opcional de suporte de montagem e ímã de montagem Os sensores do modelo 906 são resistentes à água e adequados para aplicações industriais, incluindo ambientes onde há presença de sujeira, poeira, graxa ou umidade. O sensor padrão 906 possui um corpo rosqueado de alumínio e é fornecido com um suporte de montagem e 10 pés de cabo. A opção quadratura (bidirecional) tem dois sensores e foi projetada para aplicações que requerem informações tanto de velocidade quanto de direção. Estes sensores de velocidade usam IC's de efeito Hall com sensor magnético para produzir um sinal de pulso digital para fazer interface com interruptores de velocidade, tacômetros, contadores, condicionadores de sinal ou PLC's. Os sensores de efeito Hall fornecem uma verdadeira operação de velocidade zero com saída de onda quadrada e imunidade a ruídos elétricos. Um disco pulsador ou um envoltório pulsador de colarinho dividido com ímãs embutidos é montado no eixo monitorado. Medida que o eixo gira, os ímãs passam na frente do sensor fazendo com que o sensor comute alto e baixo, produzindo assim uma saída de pulso digital. Os sensores fornecem um sinal digital de onda quadrada com um ciclo de trabalho 50/50 quando utilizados com geradores de pulsos que têm ímãs de polaridade alternada uniformemente espaçados, como o Disco de Pulsos Modelo 255 de Eletro-Sensores. A distância recomendada entre o sensor e o gerador de pulsos é de 1/4 de polegada +/- 1/8 de polegada. A flexibilidade da folga faz com que os sensores sejam tolerantes à vibração, excentricidade do eixo, desalinhamento e ambientes industriais.
