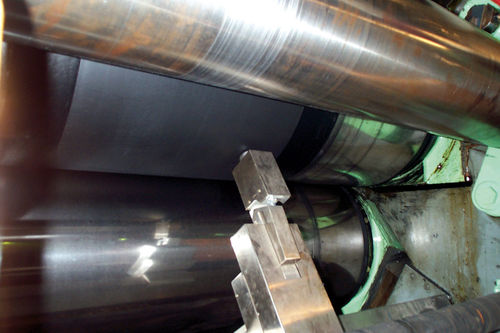

Sistema de medição de espessura SWAN REFLEX

por contato diretopara material em folhaspara aplicações industriais

Reflexo de Cisne SWAN REFLEX é um sistema de reflexão projetado para a medição direta da espessura. O sistema é composto pelos seguintes elementos: - Scanner de feixe único com estrutura de suporte - Rolo de referência - Sensor de medição SWAN air-blow CARACTERÍSTICAS PRINCIPAIS Sistema de rastreamento automático de rolos de referência. Sistema de mudança de sensor extremamente durável e mecanicamente estável. Proteção contra contato acidental com o material que está sendo medido. Estrutura simples e compacta com alta resistência ao choque. Adequado para aplicações industriais com largura máxima de máquina de 3.000 mm. Categoria: Sensores. Tags: Revestimento & laminação, Calandragem PVC, Borracha, Chapas & Folhas. Descrição A estrutura de suporte está equipada com uma viga tubular de aço fixada a dois suportes. Os suportes podem ser montados na estrutura da máquina na configuração mais adequada para a instalação, sem qualquer alteração da estrutura. A viga principal possui trilhos deslizantes especiais e acoplamentos onde o elemento de medição é montado, está equipada com o suporte do sensor, perpendicularmente ao rolo de referência. A automação do scanner permite o movimento calibrado do sensor em direção ao rolo até que seja alcançada a posição mais adequada para a medição. Quando atinge a posição definida, o sensor começa a deslocar-se para medir o perfil transversal. O sistema de medição SWAN REFLEX utiliza sensores com a patente exclusiva de Sistemas Eletrônicos ESSAIR™, que é ideal para a medição direta e sem contato da espessura. Concebidos há mais de 10 anos e utilizados em milhares de instalações em todo o mundo, tais módulos de medição foram testados em diversas aplicações industriais, mesmo para trabalhos pesados, provando ser altamente confiáveis e seguros.
