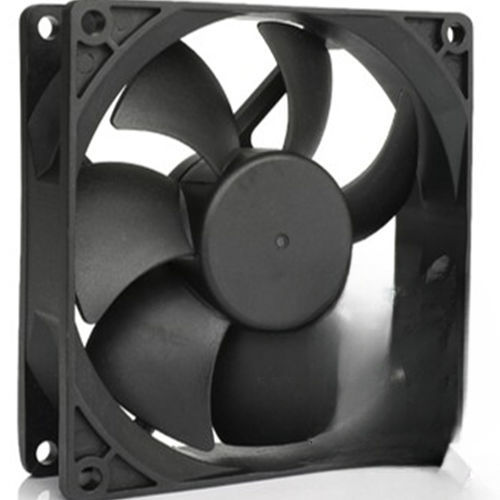

Ventilador ATEX SD series

axialà prova de explosãoCC

Visão geral
Família de ventiladores axiais CC à prova de explosão (ATEX) para utilização em locais perigosos. A gama inclui vários modelos e tamanhos com certificação ATEX, fornecendo referências de modelo, dimensões mecânicas e dados de caudal máximo. Todos os modelos listados são eletronicamente protegidos.

Certificado ATEX emitido de acordo com :
UL60079-0, Edition 7, Data de emissão 2019-03-23, Data de revisão 2024-07-19
UL60079-7, 5th Ed, Data de emissão 2017-02-24, Data de revisão 2021-06-03
CSA C22.2 No.60079-0 Edition 4, Emitido 2019-02-01
CSA C22.2 No.60079-7 Edition 2, AMD 1, Data de emissão 2016-10, Data de revisão 2018-09

Classe
Class 1, Zone 2, AEx ec IIc Gc

Especificações (modelos e dados principais)

• SD25489AP (Ex68) | Ø 254 x 89 mm / 10 x 3.5 in | Caudal máx 31.14 ~ 9.91 m³/min / 1,100 ~ 350 CFM | Protegido eletronicamente
• SD17551SRAP (Ex67) | Ø 172 x 51 mm / 6.7 x 2 in | Caudal máx 16.99 ~ 14.72 m³/min / 600 ~ 520 CFM | Protegido eletronicamente
• SD17551RAP (Ex67)(MS) | Ø 172 x 51 mm / 6.7 x 2 in | Caudal máx 17.27 ~ 4.30 m³/min / 610 ~ 152 CFM | Protegido eletronicamente
• SD17551SAP (Ex67)(MS) | 172 x 152 x 51.6 mm / 6.7 x 2 in | Caudal máx 17.27 ~ 5.29 m³/min / 610 ~ 187 CFM | Protegido eletronicamente
• SD17251SAP (Ex67) | 172 x 152 x 51.6 mm / 6.7 x 2 in | Caudal máx 12.34 ~ 9.34 m³/min / 436 ~ 330 CFM | Protegido eletronicamente
• SD1238SAP (Ex67) | 120 x 120 x 38 mm / 4.7 x 1.5 in | Caudal máx 8.49 ~ 4.95 m³/min / 300 ~ 175 CFM | Protegido eletronicamente
• SD1238SPT (Ex67)(MS) | 120 x 120 x 38 mm / 4.7 x 1.5 in | Caudal máx 7.07 ~ 5.94 m³/min / 250 ~ 210 CFM | Protegido eletronicamente
• SD1238SPT (Ex67) | 120 x 120 x 38 mm / 4.7 x 1.5 in | Caudal máx 8.07 ~ 6.08 m³/min / 285 ~ 215 CFM | Protegido eletronicamente
• SD1238PT (Ex67)(MS) | 120 x 120 x 38 mm / 4.7 x 1.5 in | Caudal máx 5.09 ~ 1.92 m³/min / 180 ~ 68 CFM | Protegido eletronicamente
• SD1225SPT (Ex67)(MS) | 120 x 120 x 25 mm / 4.7 x 1 in | Caudal máx 5.66 ~ 4.53 m³/min / 200 ~ 160 CFM | Protegido eletronicamente
• SD1225SPT (Ex67) | 120 x 120 x 25 mm / 4.7 x 1 in | Caudal máx 4.95 ~ 3.02 m³/min / 175 ~ 107 CFM | Protegido eletronicamente
• SD1225PT (Ex67)(MS) | 120 x 120 x 25 mm / 4.7 x 1 in | Caudal máx 3.39 ~ 1.75 m³/min / 120 ~ 62 CFM | Protegido eletronicamente
• SD9238SPT (Ex67) | 92 x 92 x 38 mm / 3.6 x 1.5 in | Caudal máx 5.23 ~ 3.68 m³/min / 185 ~ 130 CFM | Protegido eletronicamente
• SD9238PT (Ex67) | 92 x 92 x 38 mm / 3.6 x 1.5 in | Caudal máx 4.75 ~ 2.20 m³/min / 168 ~ 78 CFM | Protegido eletronicamente
• SD9225SPT (Ex67) | 92 x 92 x 25.4 mm / 3.6 x 1 in | Caudal máx 3.17 ~ 1.61 m³/min / 112 ~ 57 CFM | Protegido eletronicamente
• SD9225PT (Ex67) | 92 x 92 x 25 mm / 3.6 x 1 in | Caudal máx 1.86 ~ 0.70 m³/min / 66 ~ 25 CFM | Protegido eletronicamente
• SD8038SPT | 80 x 80 x 38 mm / 3.1 x 1.5 in | Caudal máx 3.79 ~ 1.86 m³/min / 134 ~ 66 CFM | Protegido eletronicamente
• SD8038PT (Ex67) | 80 x 80 x 38 mm / 3.1 x 1.5 in | Caudal máx 3.73 ~ 1.41 m³/min / 132 ~ 50 CFM | Protegido eletronicamente
• SD8025SPT (Ex67) | 80 x 80 x 25 mm / 3.15 x 1 in | Caudal máx 2.97 ~ 1.21 m³/min / 105 ~ 43 CFM | Protegido eletronicamente
• SD8025PT (Ex67) | 80 x 80 x 25 mm / 3.15 x 1 in | Caudal máx 1.81 ~ 0.62 m³/min / 64 ~ 22 CFM | Protegido eletronicamente
• SD7025PT (Ex67) | 70 x 70 x 25 mm / 2.75 x 1.0 in | Caudal máx 2.12 ~ 0.67 m³/min / 75 ~ 24 CFM | Protegido eletronicamente
• SD6038PT (Ex67) | 60 x 60 x 38 mm / 2.36 x 1.5 in | Caudal máx 2.54 ~ 1.13 m³/min / 90 ~ 40 CFM | Protegido eletronicamente
• SD6025SPT (Ex67) | 60 x 60 x 25 mm / 2.36 x 1.0 in | Caudal máx 1.78 ~ 0.99 m³/min / 63 ~ 35 CFM | Protegido eletronicamente
• SD6025PT (Ex67) | 60 x 60 x 25 mm / 2.36 x 1.0 in | Caudal máx 1.27 ~ 0.39 m³/min / 45 ~ 14 CFM | Protegido eletronicamente

Notas

• Reservamo-nos o direito de alterar os dados sem aviso prévio.
• Desempenho sujeito a uma tolerância de 10 %.

Características técnicas

• Família de produto: Ventiladores CC à prova de explosão (ATEX) — múltiplos modelos e tamanhos.
• Normas: UL60079-0, UL60079-7, CSA C22.2 No.60079-0, CSA C22.2 No.60079-7.
• Classe de certificação: Class 1, Zone 2, AEx ec IIc Gc.
• Tipo de proteção: Protegido eletronicamente nos modelos listados.
• Tamanhos disponíveis: de 60 x 60 x 25 mm até Ø254 x 89 mm.
• Intervalos de caudal máximo: aproximadamente 0.39 m³/min até 31.14 m³/min (≈ 14 CFM até 1,100 CFM) conforme o modelo.
• Modelos representativos: SD25489AP, SD17551SRAP, SD17551RAP (MS), SD17551SAP (MS), SD17251SAP, SD1238SAP, SD1238SPT (MS), SD1238SPT, SD1238PT (MS), SD1225SPT (MS), SD1225SPT, SD1225PT (MS), SD9238SPT, SD9238PT, SD9225SPT, SD9225PT, SD8038SPT, SD8038PT, SD8025SPT, SD8025PT, SD7025PT, SD6038PT, SD6025SPT, SD6025PT.
