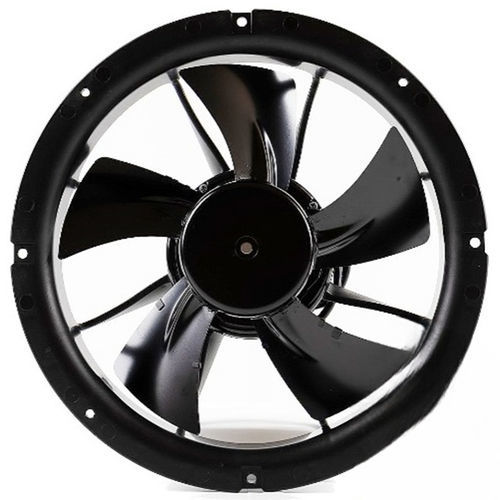

Ventilador ATEX SE series

axialà prova de explosãode resfriamento

Visão geral
Ventiladores axiais EC à prova de explosão para ventilação e arrefecimento em ambientes industriais com atmosferas potencialmente explosivas. Os modelos abrangem várias dimensões axiais e capacidades de caudal de ar adequadas para quadros de controlo, invólucros e aplicações de ventilação geral, cumprindo os requisitos ATEX.

Certificação
Certificado ATEX emitido de acordo com: Diretiva 2014/34/UE - Anexo III Módulo B. Marcação do equipamento: Ex II 3G Ex ec IIc T4 Gc.

Modelos disponíveis e especificações (tabela)

• SE280AN (Ex67) — 280 x 280 x 90 mm / 11 x 11 x 3.5 in — Caudal máx.: 32.28 m3/min / 1 140 CFM — Protegido electronicamente.
• SE254AP (Ex68) — Ø254 x 89.5 mm / Ø10 x 3.5 in — Caudal máx.: 23.50 m3/min / 830 CFM — Protegido electronicamente.
• SE172SAP (Ex67) — 172 x 151.8 x 51.6 mm / 6.7 x 2 in — Caudal máx.: 6.22 m3/min / 220 CFM — Protegido electronicamente.
• SE1238PT (Ex67)(E) — 119 x 119 x 38 mm / 4.7 x 1.5 in — Caudal máx.: 3.17 m3/min / 112 CFM — Protegido electronicamente.
• SE1225PT (Ex67) — 120 x 120 x 25 mm / 4.7 x 1 in — Caudal máx.: 2.26 m3/min / 80 CFM — Protegido electronicamente.
• SE938PT (Ex67)(E) — 92 x 92 x 38 mm / 3.6 x 1.5 in — Caudal máx.: 2.43 m3/min / 86 CFM — Protegido electronicamente.
• SE925PT (Ex67) — 92 x 92 x 25.2 mm / 3.6 x 1 in — Caudal máx.: 1.58 m3/min / 56 CFM — Protegido electronicamente.
• SE838PT (Ex67) — 80 x 80 x 38 mm / 3.1 x 1.5 in — Caudal máx.: 1.69 m3/min / 60 CFM — Protegido electronicamente.
• SE825PT (Ex67) — 80 x 80 x 25 mm / 3 x 1 in — Caudal máx.: 1.18 m3/min / 42 CFM — Protegido electronicamente.

• Reservamo-nos o direito de alterar os dados sem aviso prévio.
• Desempenho sujeito a tolerância de ±10%.

Características técnicas

• Certificação: ATEX (Diretiva 2014/34/UE - Anexo III Módulo B).
• Marcação do equipamento: Ex II 3G Ex ec IIc T4 Gc.
• Tipo de proteção (para os modelos listados): Protegido electronicamente.
• Gama de modelos incluída: SE280AN, SE254AP, SE172SAP, SE1238PT, SE1225PT, SE938PT, SE925PT, SE838PT, SE825PT.
• Intervalo de dimensões: de 80 x 80 x 25 mm até 280 x 280 x 90 mm.
• Intervalo de caudal (típico conforme tabela): 1.18 a 32.28 m3/min (aprox. 42 a 1 140 CFM).
• Tolerância de desempenho: ±10% dependendo das condições de ensaio.
• Folhas de dados disponíveis para modelos individuais (PDFs específicos referenciados na página).
