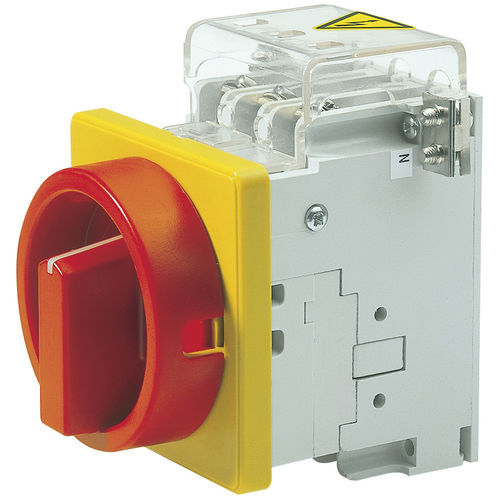

Interruptor para proteção de motor EM series

rotativode camesmultipolar

Proteção do motor da série EM Os interruptores On/Off podem ser fornecidos em 10 faixas de ajuste de 0,3 a 16 amperes. Além do disparo térmico, o interruptor também pode ser fornecido com disparo magnético KA rápido ou disparo de baixa tensão UA. A operação por meio de uma manopla em T isolada é feita por meio de uma trava de comutação robusta com acionamento rotativo. Na versão com accionamento de baixa tensão, os interruptores EM asseguram a protecção prevista na norma DIN EN 60204 Part 1 contra o rearranque automático quando a energia é restabelecida após um corte de energia. A frequência nominal é de 50 Hz. Interruptores para outras tensões com uma frequência de 50 ou 60 Hz também podem ser fornecidos a pedido. Os interruptores de proteção do motor da série MN são interruptores de came com dispositivos térmicos de disparo por sobrecorrente integrados no interruptor. A unidade base forma a câmara de contato com a roda de cames para o controle funcional. No caso de excesso de corrente, os bimetálicos fazem com que a trava de comutação seja operada através de um eixo de disparo. Esta interacção permite a produção de uma multiplicidade de programas de comutação com protecção integrada do motor. Devido à comutação dos bimetálicos dentro do circuito de corrente, existem 2 séries diferentes em termos de faixas de ajuste: para chaves liga/desliga, chaves reversoras, chaves comutadoras de pólo (1 velocidade rotativa protegida) e chaves de partida monofásicas, foram definidas 12 faixas de ajuste de 0,3 a 21,5 amperes.
