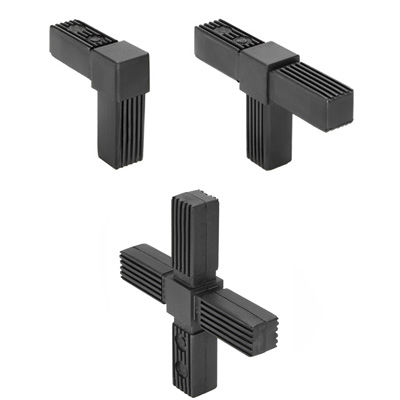

Conector para tubos quadrados STC series

em aço inoxidávelem açoem aço zincado

CONECTOR Consiste em duas partes feitas de tecnopolímero à base de poliamida (PA), cor preta ou cinzenta, acabamento mate. REFORÇO Aço galvanizado ou aço inoxidável (STC-SST). COR Preto ou cinzento, acabamento mate. EXECUÇÕES STANDARD - 1A-2W: conector bidirecional monodimensional. - 2A-2W: conector bidimensional bidirecional. - 2A-3W: conector bidimensional de três vias. - 2A-4W: conector bidimensional de quatro vias. - 3A-3W: conector tridimensional de três vias. - 3A-4W: conector tridimensional de quatro vias. - 3A-5W: conector tridimensional de cinco vias. - 3A-6W: conector tridimensional de seis vias. Índice para conectores com reforço: - R: reforço de aço galvanizado. - R-M10: reforço de aço galvanizado com furo roscado. - R-SST: reforço de aço inoxidável. CARACTERÍSTICAS E APLICAÇÕES Adequado para a criação de estruturas compostas por perfis quadrados. A montagem pode ser realizada simplesmente posicionando o conector, forçando-o, forçando-o, dentro o perfil, sem necessidade de parafusos ou outros elementos de fixação. O limite máximo de carga estática para cada braço dos conectores com aço (STC-R e STC-R-SST) é mostrado na Fig. 1. O máximo carga estática limite é o valor acima do qual, em determinadas condições de uso, a carga aplicada ao elemento pode causar ruptura. Como um consequentemente, a este valor deve ser aplicado um factor adequado, de acordo com a importância e o nível de segurança da aplicação específica.
