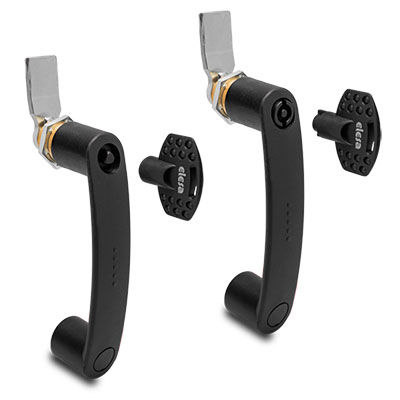

Puxador tipo alça EPB-CH

para portaem poliamidade parafuso

PUNHO Poliamida à base de fibra de vidro reforçada com poliamida (PA) tecnopolímero, cinzento-negro cor, acabamento mate. BLOQUEIO - Rotor em tecnopolímero à base de poliamida (PA) reforçado com fibra de vidro, cor cinzento-negra, acabamento mate. O-Ring de borracha NBR. - Estator de latão M22x1,5. - Porca de bloqueio de liga de zinco M22x1,5. - Alavanca de fecho em forma de liga de zinco, espessura = 4 mm. - Arruela dentada de aço galvanizado. - Parafuso auto-roscante de aço galvanizado. KEY Tecnopolímero à base de poliamida (PA), cor cinza-preto, acabamento mate. EXECUÇÃO STANDARD Chefe de latão, buraco cego roscado. - EBP-CH-T: ranhura triangular para chaveta. - EBP-CH-A: ranhura de duas asas para chaveta. ROTAÇÃO 90°. DADOS TÉCNICOS Tensão de tracção e resistência ao impacto: os valores F1, F2, L1 e L2 indicados na tabela foram obtidos durante os ensaios de ruptura realizados com o equipamento dinamométrico adequado durante o ensaio condições mostradas na figura com a temperatura ambiente. O valor F3 indicado na tabela representa a carga em tracção no estado fechado da pega. INSTRUÇÕES DE MONTAGEM 1. Faça os furos na porta seguindo o modelo fornecido. 2. Encaixe a pega. 3. Aparafuse a porca no estator e o parafuso na saliência roscada para prenda a maçaneta à porta. 4. Encaixe o rotor no assento do punho. 5. Fixe a alavanca na extremidade do rotor por meio de uma arruela e um parafuso roscado.
