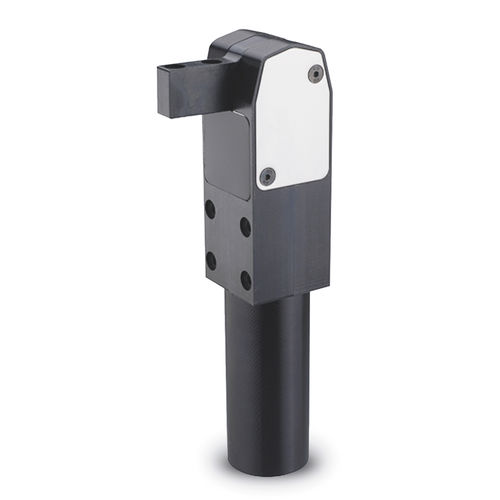

Ferramenta de aperto pneumática MM-BL

para peças a usinarem açode dupla ação

MM-BL Grampos de fixação pneumáticos f Para travamento lateral Os grampos de fixação pneumáticos (patente Misati) são utilizados para o bloqueio de peças mecânicas a serem processadas ou manipuladas em gabaritos e suportes. Os grampos de fixação são caracterizados por um cilindro pneumático de "duplo efeito" que transmite um movimento de rotação ao braço de fixação. As principais características: - alta força de aperto; - tamanho reduzido; - baixo consumo de ar comprimido; - peso reduzido. O movimento do braço de fixação foi concebido de forma a que, uma vez alcançada a posição de bloqueio, se obtenha uma situação de automanutenção. O curso do braço de aperto é rápido inicialmente, mas depois retarda antes do aperto final; assim, normalmente, não é necessária a instalação de um amortecedor pneumático. No entanto, caso os acessórios padrão fornecidos não satisfaçam os requisitos da aplicação, é possível fornecer a braçadeira de fixação com um amortecimento como uma execução especial, mediante solicitação. O mecanismo de aperto consiste em dois rolamentos que garantem binários de aperto óptimos e um desgaste mínimo. As posições dos furos para as conexões pneumáticas estão na base do cilindro para manter os tubos de conexão livres da área de trabalho. A posição dos furos de montagem feitos no corpo monobloco dos grampos de fixação pneumáticos foi fornecida de modo a permitir a instalação diretamente nos furos roscados ou, alternativamente, nos furos de passagem direta por meio de parafusos. Os cilindros de 20, 32, 40, 50 mm de diâmetro desenvolvem um momento de aperto entre 60 Nm e 475 Nm, valores superiores aos produtos similares existentes no mercado. Sob testes específicos de resistência a tensões, estas braçadeiras de aperto mostraram um desempenho constante durante mais de 20 milhões de ciclos.
