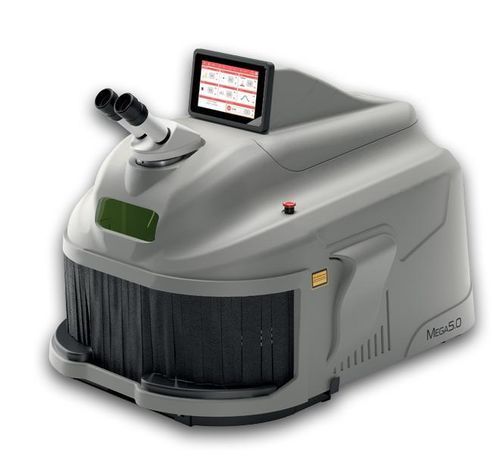

Máquina estacionária de solda a laser Nd-YAG MEGA 5.0

manualde bancadapara o ouro

Visão geral do produto
MEGA 5.0 e MEGA 5.0 3D são soldadoras a laser de bancada em tamanho completo e alta potência, projetadas para oficinas de ourivesaria e produções industriais de médio a grande porte. Dispõem de uma câmara de soldagem espaçosa e da tecnologia SMSP para soldagens precisas, uniformes e de alta qualidade. A versão 3D adiciona um visor estereoscópico para maior conforto visual e precisão.

Principais características
A MEGA 5.0 em tamanho completo é adequada para soldar objetos de várias dimensões graças à sua ampla câmara. O sistema duplo de refrigeração (água + ar) permite uso intensivo mesmo em ambientes com temperaturas elevadas. A tecnologia SMSP possibilita controle preciso do diâmetro do ponto laser, melhorando a qualidade e a repetibilidade das soldas. A MEGA 5.0 3D mantém as funcionalidades padrão e integra um visor estereoscópico 3D Vision (sem oculares) para observação em alta resolução e redução da fadiga ocular.

Aplicações

• Soldagem de metais preciosos: ouro, platina, prata, paládio, titânio
• Reparo e restauro de joias antigas e engastes com gemas
• Reparos em relógios, armações de óculos e outras pequenas peças metálicas
• Soldagem com materiais de enchimento sem necessidade de limpeza pós-tratamento
• Reparo de porosidade e microfissuras em peças fundidas

Desempenho em destaque

• Fonte laser: Nd:Ce:YAG 1064 nm
• Ecrã tátil: 7" capacitivo
• Refrigeração: água e ar
• Entrada de gás: Argon
• Alimentação: 230 V AC, 50/60 Hz (110 V sob pedido)
• Tipo: bancada / desktop
• Garantia: 36 meses

Variações / características técnicas MEGA 5.0

• Modelo: MEGA 5.0
• Potência média: 90 W
• Potência de pico: 10 kWp
• Energia máxima: 245 J
• Frequência máxima: 40 Hz
• Tempo de impulso: 0,1 - 25 ms
• Diâmetro do ponto: 0,2 - 2,0 mm (microspot 0,05 ou 0,1 mm opcional)
• Microspot (0,05 ou 0,1 mm): opcional
• Regulação do ponto: motorizada
• Programas de onda: 7 formas de pulso predefinidas
• Nova forma de onda SMSP: sim
• Microscópio 10X: Leica
• Sistema 3D Vision: opcional (visor estereoscópico para a versão 3D)
• Câmara no ecrã: sim
• Controlo externo: Ecrã táctil a cores 7"
• Memórias (células armazenadas): 100
• HDMI: sim
• Sistema de arrefecimento por água: duplo / 4 l
• Bocal de ar comprimido: sim
• Bocal de Argon: sim
• Tipo (tabela de variantes): desktop
• Alimentação (tabela de variantes): 230 V AC, 50/60 Hz (110 V sob pedido) - 2,2 kW
• Dimensões (cm): 58 x 85 x 60
• Peso (kg): 43

Especificações técnicas

• Láser: Nd:Ce:YAG, 1064 nm
• Potência média: 90 W
• Potência de pico: 10 kWp
• Energia máxima: 245 J
• Frequência máx.: 40 Hz
• Duração do impulso: 0,1 - 25 ms
• Intervalo de diâmetro do ponto: 0,2 - 2,0 mm (microspot 0,05 ou 0,1 mm opcional)
• Ajuste do ponto: motorizado
• Controlo de pulso/onda: 7 formas de pulso predefinidas + forma de onda SMSP
• Interface do operador: ecrã tátil capacitivo 7" (controlo externo), câmara no ecrã, HDMI
• Opções de visualização: microscópio Leica 10X; visor estereoscópico 3D opcional (versão 3D)
• Arrefecimento: água e ar (arrefecimento por água duplo / 4 l)
• Gás: entrada de Argon e bocal de Argon
• Auxiliares: bocal de ar comprimido
• Memória: 100 programas/células armazenadas
• Alimentação: 230 V AC, 50/60 Hz (110 V sob pedido) — consumo nominal ≈ 2,2 kW
• Tipo: soldadora laser de bancada / desktop
• Dimensões (L x A x P): 58 x 85 x 60 cm
• Peso: 43 kg
• Garantia: 36 meses
