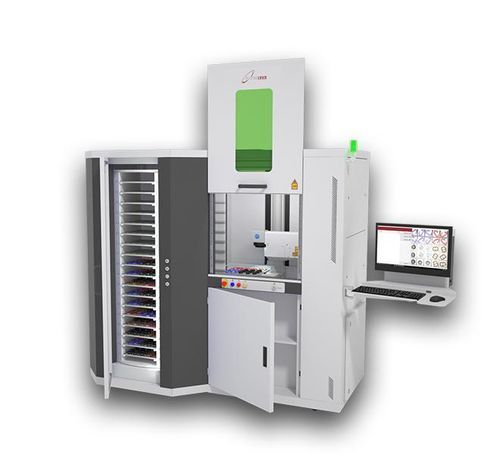

Máquina de marcação a laser de fibra Luxmark W72 series

a laser CO2a laser UVa laser MOPA

Visão geral
Projetado para ambientes de produção intensiva, o Luxmark W72 é um sistema laser industrial que gerencia autonomamente até 72 paletes. Sistema de marcação e microcorte em grande escala com manuseio automático integrado: o sistema retira cada palete (300×300 mm), posiciona-o sob o laser, processa a peça e recoloca o produto final. Configurável para operação contínua 24/7 e compatível com múltiplas fontes laser e opções avançadas de automação, incluindo braços robóticos multi-eixos para fluxos totalmente automatizados.

Capacidades principais

• Manuseio automático de até 72 paletes (300×300 mm)
• Manuseio integrado: elevação, posicionamento e descarregamento automáticos dos paletes
• Projetado para produção contínua 24/7
• Compatível com fontes laser fibra, MOPA, UV e GREEN
• Processamento 2D, 2.5D e 3D (gravação profunda, microcorte de alta precisão, marcação tridimensional)
• Braço robótico multi-eixos opcional para carga/descarga e automação completa (integração Indústria 4.0)
• Software profissional para marcação avançada e controlo de processo

Aplicações

• Gravação laser totalmente automatizada para produção em massa de componentes metálicos e plásticos
• Microcorte de precisão para acessórios, placas e peças técnicas
• Marcação profunda e codificação única em lotes industriais
• Rastreabilidade do produto: números de série, códigos QR, DataMatrix
• Personalização em alta velocidade para mercados industrial, médico e de joalharia
• Integração em sistemas robotizados para processamento não assistido
• Otimização de processos alinhada com Indústria 4.0

Desempenho de destaque

• Gestão automática de 72 paletes (tamanho 300×300 mm)
• Manuseio integrado: elevação, posicionamento e descarregamento automáticos
• Estrutura projetada para operação contínua 24/7
• Configurável com fontes laser fibra, MOPA, UV ou GREEN
• Compatível com processamento 2D, 2.5D e 3D
• Software profissional para marcação avançada e controlo de processos

Características / Especificações técnicas

• Denominação comercial: Luxmark W72
• Brand: Elettrolaser
• Número de paletes: 72
• Tamanho máximo do palete: 30 x 30 cm (300×300 mm)
• Peso máximo por palete: 5 kg
• Manuseio de paletes: recolha, posicionamento, processamento e recolocação automáticos
• Operação prevista: produção contínua 24/7
• Sistema de arrefecimento: ar
• Tipo de máquina: floor standing
• Alimentação: 230 V AC, 50/60 Hz (110 a pedido) - 3 kW
• Dimensões (cm): 210 x 115 x 192
• Peso: aprox. 1000 kg*
• Área de trabalho: 66 x 50 cm
• Eixo Z: motorizado, 30 cm
• Curso dos eixos: X: 70 cm; Y: 25 cm; Z: 30 cm
• Classe laser: I (sistema fechado)
• Processos compatíveis: marcação e corte 2D, 2.5D, 3D
• Focais / áreas de marcação e tamanhos de spot: Focal 100: 6x6 cm / spot 16 µm; Focal 160: 10x10 cm / spot 26 µm; Focal 210: 14x14 cm; Focal 254: 17x17 cm; Focal 330: 23x23 cm; Focal 420: 28x28 cm
• Opções de fonte laser e potências típicas: Fiber: 20 / 30 / 60 / 80 / 100 / 200 W (MOPA / NIB / PICO); Green: 3 / 5 W (532 nm); UV: 5 / 10 W (355 nm); CO2: 10 / 30 / 60 / 100 W (10600 nm)
• Processos compatíveis: gravação profunda, microcorte de alta precisão, marcação tridimensional
• Acessórios opcionais e integrações: braço robótico multi-eixos, placa guia, mandris pneumáticos/3-garras/inclináveis, sonda de altura dinâmica, pattern matching, cabeças de marcação 2.5D e 3D, extrator de pó/vácuo, corte de tubos, robôs 6 eixos (até 3 kg), óculos de segurança, etc.
