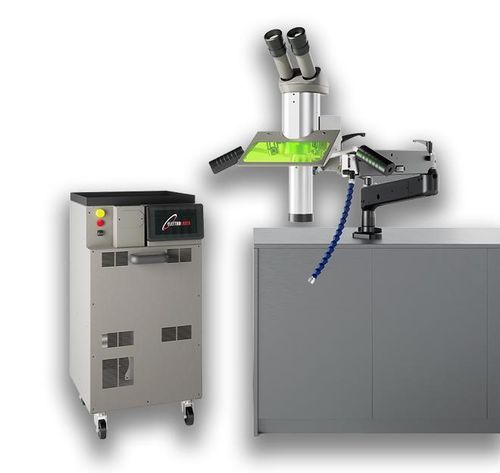

Máquina estacionária de solda a laser Nd-YAG COMBO 200

automáticacom rodízioscom carrinho

Visão geral do produto
COMBO 200 é o sistema de soldagem a laser Elettrolaser concebido para oferecer máxima flexibilidade na soldagem e reparação de moldes de grande porte e componentes industriais sobredimensionados. Solução de chão com cabeça móvel, braço autoportante de movimento manual e carro com rodas que permite acesso a superfícies inclinadas, internas ou de geometria complexa. Indicado para moldes, automóvel, aeronáutica e produção industrial geral.

Principais características

• Fonte laser de duplo ressonador Nd:Ce:YAG (1064 nm)
• Potência de pico até 15 kW
• Potência média aprox. 110 W
• Ajuste motorizado do ponto (30 posições)
• Braço inclinável e rotativo em 2 eixos; cabeça laser móvel com carro de rodas
• Interface touchscreen 7"; componentes industriais para carga de trabalho intensiva

Aplicações

• Soldagem e reparação de grandes moldes de injeção
• Trabalhos em componentes sobredimensionados ou montados
• Micro-reparações em superfícies inclinadas ou internas
• Reparação de defeitos de fundição em peças e ferramentas
• Soldagem em materiais reflexivos (ex. alumínio)
• Acesso a superfícies de difícil acesso e geometrias complexas
• Setores: moldes, automóvel, aeronáutica, indústria geral

Desempenho principal

• Fonte laser: duplo Nd:Ce:YAG — 1064 nm
• Potência média: 110 W
• Potência de pico: 15 kW
• Energia por pulso: até 200 J
• Ajuste do ponto: motorizado (30 posições)
• Cabeça laser móvel e carro com rodas para reposicionamento
• Cabeça orientável em 2 eixos (inclinação e rotação)

Variante COMBO 200 - Dados técnicos principais (tabela)
Fonte laser e comprimento de onda: 2x Nd:Ce:YAG 1064 nm
Potência média: 110 W
Potência de pico: 15 kWp
Energia máx.: 200 J
Frequência máx. (Hz): 30
Tempo de pulso: 0,1 - 20 ms
Diâmetro do spot: 0,6 - 2,0 mm
Ajuste do spot: motorizado
Programas de onda: 7 formas de pulso predefinidas
Nova forma de onda SMSp: yes
Novo gaussian smooth spot: yes
Microscópio 10X: Leica
Memórias: 100 células
Sistema de refrigeração por água: duplo - enforced / 6 L
Tipo: floor standing
Alimentação: 230 V AC, 50/60 Hz (110 a pedido) - 4,4 kW
Dimensões (cm): 64 x 41 x 84 + braço móvel
Peso (kg): 95
Alcance máximo de atuação: 1360 mm

Especificações técnicas

• Modelo: COMBO 200
• Tipo de laser: duplo Nd:Ce:YAG (1064 nm)
• Potência média: 110 W
• Potência de pico: 15 kW
• Energia máxima por pulso: 200 J
• Frequência de pulso: até 30 Hz
• Duração do pulso: 0,1 – 20 ms
• Faixa de diâmetro do spot: 0,6 – 2,0 mm (motorizado, 30 posições)
• Formas de onda: 7 presets; SMSp e gaussian smooth spot disponíveis
• Cabeça: orientável em 2 eixos com braço autoportante e carro móvel
• Refrigeração: refrigeração por água dupla reforçada, 6 L
• Interface: touchscreen 7", 100 memórias
• Alimentação: 230 V AC, 50/60 Hz (110 V a pedido), 4,4 kW
• Tipo: floor standing
• Dimensões (cm): 64 x 41 x 84 + braço móvel
• Peso: 95 kg
• Alcance máximo: 1360 mm
