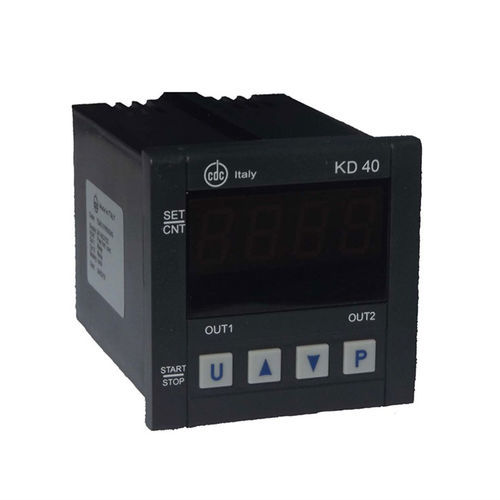

Contador de pulsos KD40

digitaleletrônicoprogramável

Contador de impulsos mono-bidirecional com funcionamento por microprocessador, display de quatro dígitos led e dois relés de saída. No contador é possível definir: 2 set-points, 3 modos de trabalho na OUT 1, quatro modos de trabalho na OUT2 e é possível visualizar os impulsos recebidos divididos por um valor até 9999. O contador está disponível em dois modelos: a) tipo KD401C: os impulsos provêm de um contacto de tensão livre ou de um modelo de base estática. b) tipo KD401V: os impulsos dependem da tensão (mesmo valor que a linha de alimentação). A programação do contador é efectuada através de 3 teclas frontais, estando disponível mais uma tecla "U" como reset. Os set-points podem ser alterados mesmo durante o ciclo de trabalho; em vez disso, a programação só é possível quando o contador é reposto a zero. É também possível bloquear a programação dos parâmetros operativos (exceto os set-points). O led SET/ CNT indica se o contador está a funcionar (fixo ligado), se está em modo de programação (intermitente) ou se não está ativo (fixo desligado). As frequências de contagem configuráveis são: - 1) 2 Hz - 2) 10 Hz - 3) 40 Hz - 4) 125 Hz - 5) 1000 Hz O relé de saída OUT1, com valor C1, liga-se no final da contagem e com o parâmetro F1=1 ou 2 pode ser temporizado através do parâmetro . O relé OUT2 funciona como uma saída de abrandamento e é ativado antes de OUT1. O seu valor não deve ser superior a C1 e pode ser definido como : - um valor absoluto (parâmetro F2=3 ) e é visualizado como "C2". - valor relativo a OUT1 (parâmetro F2=4 ) e é visualizado como "C2d".
