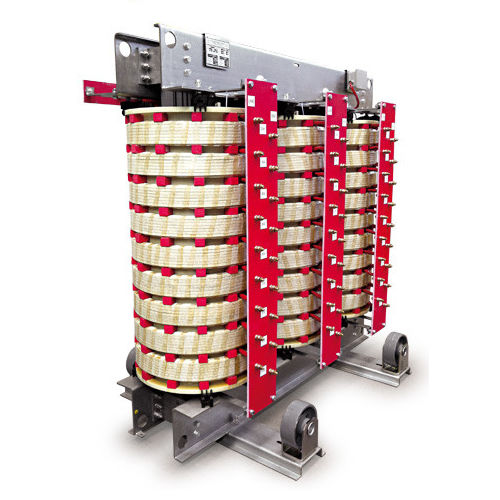

Transformador seco
de distribuiçãopara aplicações industriaisde baixa tensão

transformador seco
transformador seco
transformador seco
transformador seco
transformador seco
transformador seco
Guardar nos favoritos
Comparar


Características

Tipo
de distribuição
Estrutura
seco
Aplicações
para aplicações industriais
Especificação elétrica
de baixa tensão, de média tensão
Norma
IEC
Potência em kVA

MÍN: 10 kVA
(13,5962 hp)

MÁX: 2.500 kVA
(3.399,0529 hp)

Tensão primária

MÍN: 50 V

MÁX: 1.000 V

Frequência

50 Hz, 60 Hz

Descrição

TRANSFORMADORES DE MÉDIA TENSÃO DO TIPO SECO CLASSE H Os transformadores são construídos em conformidade com as normas IEC 60076-11. Para o mercado europeu, o cálculo é feito de acordo com a regulamentação Ecodesign, normas EN 50588-1. Fabrico: O núcleo é constituído por chapa de aço de grão orientado a frio com baixas perdas específicas, isolado em ambos os lados por um fino revestimento inorgânico (Carlyte). As chapas que compõem o núcleo são cortadas a 45 graus. A prensagem uniforme, rigidez e solidez das colunas asseguram um baixo nível de ruído. Os cabrestantes de baixa voltagem são feitos de placa de cobre eletrolítico. Esta tecnologia assegura uma excelente resistência às tensões electrodinâmicas muito superior à obtida com enrolamentos de elixidade tradicionais. O isolamento entre curvas é obtido através da utilização de material de classe H. Os enrolamentos de alta tensão são realizados em camadas, sub-bobines ou discos, dependendo da tensão e da potência do transformador. O condutor é isolado com NOMEX ou esmaltado de classe H. Os canais axiais adegueados entre as camadas de enrolamentos garantem um arrefecimento uniforme. O isolamento entre a alta e baixa tensão e o núcleo é feito por fibra de vidro. Todos os enrolamentos são secos num forno e impregnados sob vácuo, utilizando vernizes isolantes de classe H. Acessórios padrão - Derrapagem sob base ou camião com rodas bidireccionais; - Pulmões de elevação; - Terminal de aterragem. Acessórios opcionais - Termómetro tipo mostrador com contactos eléctricos; - Unidade de controlo de temperatura; Testes: Todos os transformadores são testados individualmente com teste de rotina, de acordo com a norma IEC 60076-11. Mediante pedido, pode ser efectuado o seguinte tipo de teste: - teste de elevação de temperatura; - teste de impulso de onda completa. Teste especial: teste de curto-circuito.

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Elettromeccanica Colombo S.r.l.
