- Resolução de 10 nm
- 25 µm Curso de ajuste piezoeléctrico
- Deslocação arqueada mínima
- Ranhuras de alinhamento ortogonais
- Estágio de flexão XYZ de design patenteado† ultra-estável

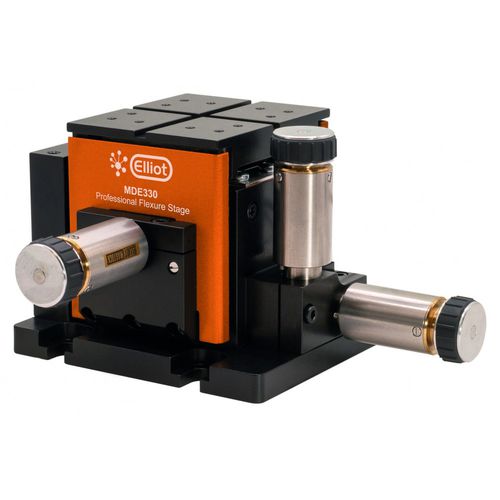

A plataforma de flexão MDE123 está equipada com actuadores piezoeléctricos que fornecem 25 µm de piezo e 2 mm de ajuste manual em cada um dos três eixos. Este sistema pode ser controlado através de um controlador piezoeléctrico simples ou de um Sistema de Alinhamento Automatizado de Dispositivos Científicos Elliot (DAli 4).
A platina de flexão XYZ da série Elliot Gold™ é um desenvolvimento da imensamente popular platina original inventada e patenteada† pela Martock Design, agora uma subsidiária da Elliot Scientific. As plataformas de flexão são ideais para a manipulação de dispositivos de alta precisão.
MDE123 XYZ Flexure Stage Axis DiagramAs aplicações vão desde sistemas de lançamento de fibras para fibras monomodo, multimodo e de manutenção de polarização, bem como alinhamento de guias de onda, até à manipulação de microestruturas em biociência. A deslocação arqueada (deslocação vertical devido ao movimento de flexão longitudinal) é até 4 vezes melhor do que a dos produtos concorrentes.
A altura do eixo óptico de todos os acessórios é de 18 mm acima da placa superior, colocando o eixo óptico 94 mm acima do fundo da plataforma.
Configuração : Versão para destros
Tipo de regulador : Três piezoeléctricos de 0 a 150 V com controlo manual (modelo MDE218), curso do piezoeléctrico de 25 µm
Resolução: 10 nm com controlo piezoeléctrico (sobre uma gama de 25 µm)
Deslocamento arqueado: Eixo X: 20 µm (na gama máxima de deslocação)
Eixos Y e Z: 14 µm (na gama máxima de deslocação)
---
