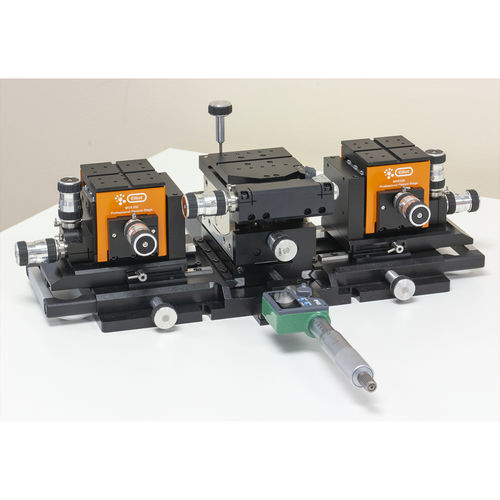

Estação de trabalho industrial MDE881-60

Posto de trabalho óptico com seis eixos de manipulação independentes. Concebida para um alinhamento preciso das fibras de entrada e saída a um dispositivo de guia de onda óptica. - Manipulação de precisão de 6 eixos - Todos os 6 eixos são verdadeiramente independentes uns dos outros - Sem conversa fiada - Leitura direta da posição do eixo Y do guia de onda. - O acionamento rápido por cremalheira e pinhão permite fácil acesso à estação central de trabalho para carregamento simples - Portátil e estável - não é necessária uma mesa óptica. - Incorpora dois Elliot Gold™ Series XYZ Flexure Stages (MDE122) com sensibilidade de 20 nm. Definição de um novo padrão na manipulação de dispositivos/guias de onda O alinhamento de fibras monomodo (US: fibras) a dispositivos fotónicos é uma tarefa exigente e a gama de posicionadores de precisão Elliot/Martock foi originalmente desenvolvida para tratar desta aplicação. No entanto, com dispositivos de guia de onda óptica de interface dupla, as coisas tornam-se mais complicadas, pois é necessário alinhar as fibras (ou matrizes de fibras) às facetas de entrada e saída de um dispositivo. A estação de trabalho MDE881 foi concebida especificamente para proporcionar os múltiplos graus de movimento necessários para este tipo de alinhamento crítico e é adequada para utilização com uma vasta gama de dispositivos e tipos de fibras, tanto para aplicações de caracterização como de pigtailing. A Elliot Gold™ Series Professional Workstation MDE881 é composta por dois XYZ Flexure Stages† patenteados montados sobre uma placa de base, com um palco central para rotação, inclinação e movimento transversal. Os Estágios XYZ Flexure incorporam o patenteado High Precision Adjusters††.
