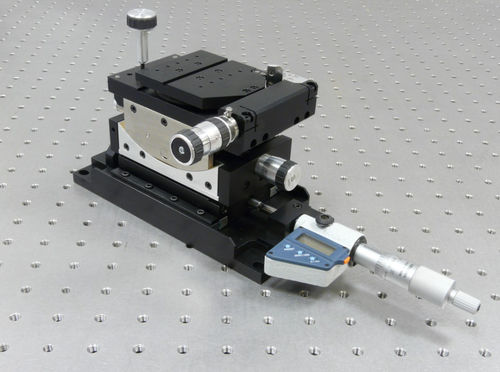

Estação de trabalho industrial MDE883-60

Estação de trabalho ótica com 2 eixos de rotação de precisão, 1 eixo de inclinação e 2 eixos de deslocamento linear. - Ajuste ± 4°, 1seg de resolução de arco para θx e θz - ± 1° para θy - Curso de 25 mm, resolução de 0,5 µm para eixo Y - Leitura direta da posição de deslocamento linear do dispositivo Y. - Curso de 6 mm, > 2 µm de resolução para o eixo Z - Monta diretamente na mesa de 25 mm ou 1" de passo A Estação de Trabalho Central fornece rolo (θx) e passo (θy) a uma altura de 125 mm a partir da base da placa de base e ambos coincidem com o eixo de guinada (θz) a uma altura de 18 mm acima do meio da placa superior da unidade de rotação θz. Os eixos de rotação são definidos por rolamentos curvos, portanto a rotação está sempre em um arco verdadeiro. A leitura digital do curso em Y é fornecida para permitir ao operador ler as posições de guia de onda. Assim, pisar a fibra através do substrato para localizar guias de onda individuais torna-se uma tarefa simples. Nota de Aplicação A Central Workstation MDE883 foi projetada para ser uma peça chave do manipulador MDE881 de 6 eixos. Entretanto, para aplicações onde a geometria da MDE881 padrão não é adequada, oferecemos o sistema em suas peças-chave, permitindo configurações personalizadas em uma mesa óptica ou uma breadboard. Esta abordagem significa que o sistema pode ser adquirido em peças, conforme a necessidade. Assim, a MDE883 pode ser usada em situações em que a configuração padrão em linha da MDE881 não é adequada. Por exemplo, quando as entradas e saídas do guia de onda estão inclinadas a 90 graus. Alternativamente, a construção do sistema em forma de kit proporciona maior flexibilidade na adaptação dos módulos a uma gama mais ampla de aplicações.
