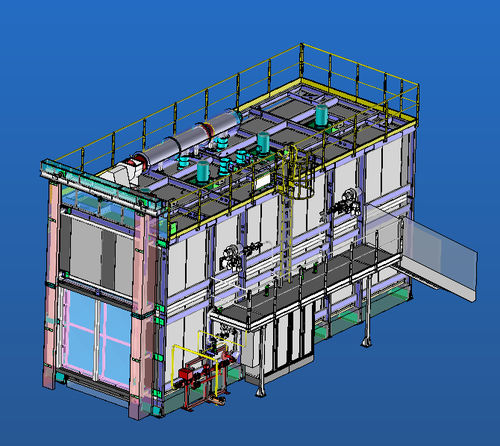

Forno de batelada

de câmarade secagemde pré-aquecimento

Quatro lotes 1. Chassis/estrutura de suporte. Estrutura de suporte, protegida contra a corrosão por aluminização. 2. Laboratório. Revestimento interior: painéis de chapa metálica "ALUSI" soldados. O laboratório está equipado com alhetas para o fluxo de ar horizontal, a fim de assegurar uma temperatura uniforme em todo o compartimento. 3. Isolamento. Camadas de painéis de lã de vidro. 4. Revestimento exterior. Constituído por painéis soldados à estrutura. 5. Fonte de calor Unidades de aquecimento que fornecem calor. Um grupo de resistências eléctricas montadas num suporte amovível. 6. Porta de guilhotina Uma porta de guilhotina em chapa de aço pintada no exterior e em chapa "ALUSI" no interior. A porta de guilhotina será acionada por um comando bimanual situado nas proximidades. 7. Ventilação de ar quente. Duas unidades de ventilação farão circular horizontalmente o ar quente no recinto. Serão montadas na parte superior sobre amortecedores amovíveis. Cada unidade será controlada por um variador de frequência, a fim de reduzir a taxa de mistura durante a carga e a descarga. 8. Extração e renovação do ar 9. Plataforma Uma plataforma no forno será equipada com corrimões. O acesso ao teto do forno será assegurado por um escadote. B. Armário elétrico Um armário elétrico com ar condicionado para regular e controlar o equipamento térmico. Os relés electromecânicos, as protecções, os dispositivos de segurança e a cablagem necessários ao bom funcionamento da instalação. C. PLC, HMI 1. HMI. Terminal do operador com ecrã tátil. Para gerir os modos de funcionamento, visualizar o estado da máquina, gerir os alarmes, etc. Designação: [Terminal de ecrã tátil de 12'' ].
