Unidade de controlo de detecção de quebra de ferramenta 28700

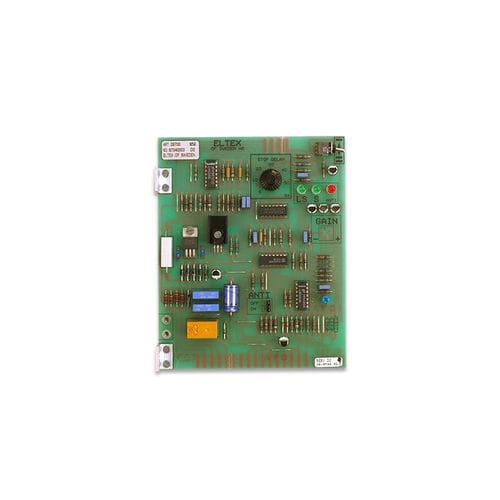

Unidade de controlo ELTEX 28700 para sensores de corrente de trama lógicos ELTEX Descrição geral A placa electrónica 28700 foi concebida para caber na caixa de comando de uma tecelagem tipo "DU" Dornier. É utilizado quando um sensor de trama analógico, por exemplo 2010-2, é substituído por um sensor de trama com saída de corrente lógica (por exemplo, tipo E2070). A placa 28700 pode substituir todas as placas pelos números de peça 25700, 25710 e 26700. Vantagens Quando uma placa antiga e um sensor de trama analógico são substituídos por uma placa 28700 e um sensor de trama E2070, as seguintes vantagens serão alcançadas: - ANTI-função: Este movimento de paragem da trama pode detectar se demasiados fios são inseridos simultaneamente por engano. - O sensor de trama E2070 pode ser facilmente configurado para muitas combinações de inserções duplas de trama, ainda com função ANTI. - Também é possível detectar três e quatro tramas em movimento ao mesmo tempo, usando apenas uma E2070 sensor de trama e ainda com função ANTI. - O sistema de corrente lógica é muito pouco sensível a interferências elétricas e mecânicas. - É possível utilizar diferentes sensores de trama com saída lógica de corrente, por exemplo E2016, ANTI, E2010-2 e E2070. Quando uma parte do movimento de paragem precisa de ser substituída, pode ser aconselhável actualizar o movimento de paragem com esta placa e um sensor de trama adequado. Ligação Ao substituir a placa antiga pela 2870, basta puxar o conector de borda da placa antiga e empurrá-lo para o novo quadro 2870. Os sensores de trama são ligados com uma ficha e são fáceis de substituir.
