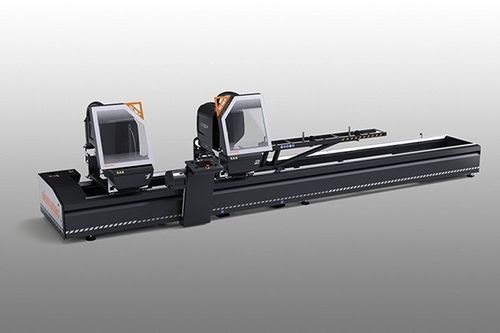

Máquina de corte de duas cabeças para alumínio DG 102-P

para perfisCNCautomática

Descrição
Máquina de corte com cabeça dupla eletrónica e deslocamento automático da cabeça móvel acionado por motor brushless sob controlo numérico/CNC. Ajuste pneumático do ângulo de 90° a 22°30' (externo) em duas posições fixas ou ajuste mecânico opcional para ângulos intermédios. Avanço oleopneumático da lâmina com velocidade de avanço ajustável.

Carga e descarga

• Transportador de rolos na unidade móvel para carga e descarga padrão.
• Dispositivo de fixação adicional opcional no transportador para segurar a barra remanescente.
• Dispositivo opcional de medição da altura do perfil para correção automática da dimensão de corte conforme as dimensões reais do perfil.

Sistema de controlo

• Painel montado em pedestal ligado à base da máquina; posicionável individualmente.
• Equipado com o HMI elumatec com ecrã tátil de 7 polegadas.
• Suporta cortes individuais e modo automático com listas de corte; importação de listas .dgx.

Ajuste de inclinações intermédias

• Versão padrão: cortes predefinidos a 45° e 22°30' por batentes mecânicos.
• Opção: sistema manual com volantes para ajustar a inclinação a quaisquer ângulos intermédios para cortes fora de esquadro.

Fixação de perfis

• Fixação fiável e precisa mediante dois cilindros pneumáticos horizontais.
• Sistema opcional de fixação vertical disponível se necessário.
• Grampo adicional posicionável manualmente segura a peça residual durante o corte.

Capas de proteção das unidades de corte

• Duas capas de proteção automáticas protegem a área de processamento.
• Capas em policarbonato resistente a riscos que abrem e fecham automaticamente conforme os ciclos de corte.

Dados técnicos (resumo)
Características da máquina:

• Modelo: DG 102-P
• Tipo de máquina: máquina de corte com cabeça dupla eletrónica e cabeça móvel
• Transmissão: motor brushless com controlo numérico/CNC
• Controlo electrónico do eixo X: 1000
• Velocidade de posicionamento do eixo X: 2000 m/min
• Leitura da posição da cabeça móvel por barra magnética absoluta: 3000
• Regulação angular: pneumática de 90° a 22°30' (duas posições fixas); ajuste mecânico opcional para ângulos intermédios
• Avanço da lâmina: oleopneumático com velocidade regulável
• IHM: elumatec ecrã tátil 7"
• Fixação de perfis: dois cilindros pneumáticos horizontais; sistema vertical opcional
• Carga/descarga: transportador de rolos na unidade móvel; dispositivo de fixação adicional e medição de altura do perfil opcionais
• Segurança: proteção frontal pneumática; capas automáticas em policarbonato
• Funções: cortes individuais, cortes em ângulos intermédios, cortes cíclicos por listas, cortes longos/curtos/angulares, corte semi-automático, importação .dgx

Segurança e manutenção

• Sistema de lubrificação por difusão mínima de óleo incluído.
• Predisposição para arranque automático de exaustor externo.
• Opções para extração de aparas e gavetas coletoras removíveis conforme configuração.
