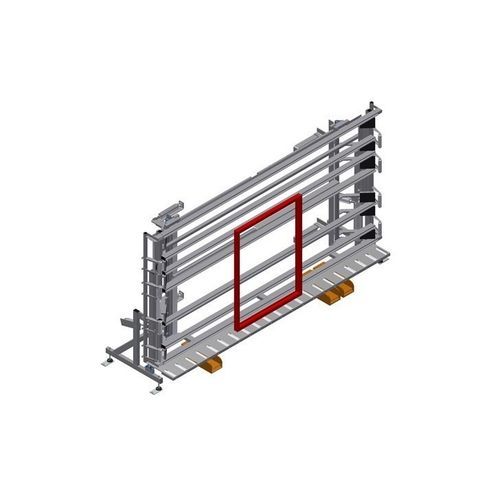

Cavalete de envidraçamento VE 4000

Descrição
Unidade de controlo e colocação dos vidros para colocar vidros e realizar o controlo final na produção unitaria e em série.

Principais características

• Construção estável em aço
• Montagem rápida e precisa de janelas, portas e elementos
• Precisão através das barras de aperto paralelas
• Para colocação de vidros e controlo funcional
• Acoplamento de caixilho e folha
• Ajuste gradual da altura
• Duas barras de pressão pneumáticas dobráveis e deslocáveis
• Fácil manuseio por pedal
• Ligação de ar comprimido quadrupla

Opções

• Rolos de alimentação completos, direito (opcional)
• Rolos de alimentação completos, esquerdo (opcional)
• Protetor de perfil para rolos de suporte (opcional)
• Ajuste de inclinação 0°–8° (opcional)
• Unidade de deslocamento para KT/KTH/MS/VE com rolos de bordo e travão de estacionamento (opcional)
• Carril de deslocamento 2,0 m esquerda e direita (opcional)
• Encosto traseiro com guias deslizantes em PVC (opcional)
• Transportador inferior de rolos com rolos de suporte L = 200 mm (opcional)
• Pedal — todas as funções controladas por válvulas de pé (opcional)
• Barras de pressão — basculamento e deslocamento síncrono das barras para reduzir tempos de abertura/fecho e permitir passagem livre da janela (opcional)

Acessórios opcionais / detalhes

• Rolos de alimentação compl., direito — rolos de proteção para início ou fim do transportador de rolos
• Rolos de alimentação compl., esquerdo — rolos de proteção para início ou fim do transportador de rolos
• Ajuste de inclinação 0°–8° — ajuste pneumático de inclinação
• Protetor de perfis — protetor para rolos de suporte 200 mm (alumínio). Rolos de suporte revestidos com mangueira protetora para elementos em alumínio
• Unidade móvel — dispositivo de deslocamento para KT/KTH/MS/VE com rodas de bordo e travão de estacionamento
• Carrilho de deslocamento — carris de 2,0 m, esquerdo e direito
• Encosto — apoio traseiro com guias deslizantes em plástico
• Transportador inferior — transportador de rolos inferior com rolos de suporte L = 200 mm
• Pedal — todas as funções controladas por válvulas de pé
• Barras de pressão — basculamento e deslocamento síncrono das barras de pressão, permitindo passagem livre da janela

Características / especificações técnicas

• Comprimento: 5440 mm
• Largura: 1180 mm
• Altura: 2600 mm
• Largura máx. de fixação: 4000 mm
• Largura mín. de fixação: 390 mm
• Ajuste em altura: 500 mm
• Altura das barras de pressão: 2300 mm
• Largura das barras de pressão: 200 mm
• Largura do transportador inferior: 200 mm
• Peso: 580 kg
• Capacidade de carga: 200 kg
• Ligação de ar comprimido: 7 bar
• Consumo de ar: 35 l/min.
