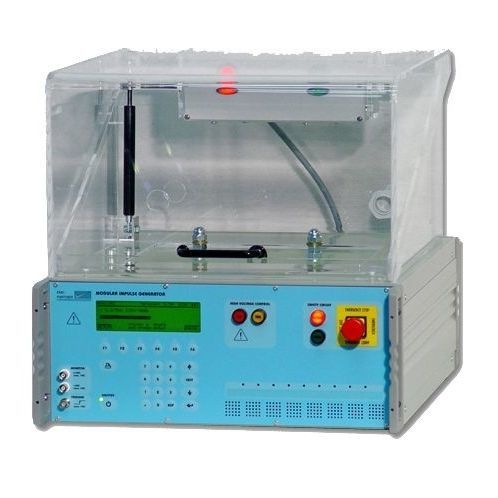

Testador de isolamento MIG1203

1.gerador de impulsos de relâmpagos de 2/50µs até 12 kV com impedância de 40 Ohm. Saídas de alta tensão na placa superior protegidas pela cabina de teste TC-ST. O MIG1203 é um aparelho de teste de isolamento com uma forma de onda de tensão 1,2/50. A forma de onda de tensão especificada é gerada através de um circuito aberto (oc), ou dentro da gama de carga especificada nos dados técnicos. A forma de onda exacta fornecida é uma função do gerador de sobretensão e da impedância à qual a sobretensão é aplicada. Para a deteção de falhas (avarias, flashover), a tensão e a corrente de saída de pico do MIG são indicadas no visor frontal e as duas saídas de monitorização BNC (v,i) permitem monitorizar as formas de onda da tensão e da corrente num osciloscópio. As suas vantagens - Repetibilidade do impulso de ensaio de longa duração - Fiabilidade extrema - Ampliação da gama de aplicações com redes externas - Resultados de teste reproduzíveis entre locais Características: - Impulso de tensão 1,2/50 us - Interruptor de descarga de impulso de estado sólido - Comutação eletrónica de polaridade - Circuito integrado de medição de picos - Convenientes saídas de monitor BNC
