Simulador ESD ESDEX series

industrialpara aplicações automotivaspara aeronáutica

Visão geral

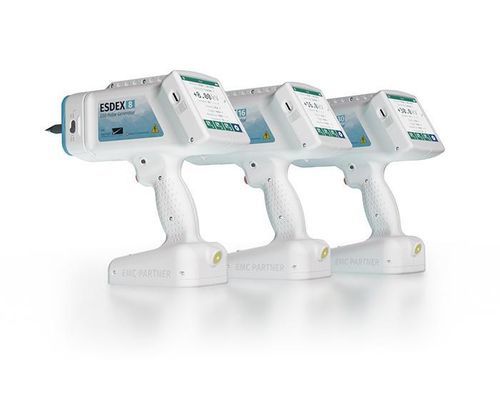

A nova série ESDEX é um gerador/simulador ESD modular e compacto (pistola ESD) concebido e fabricado pela EMC PARTNER. É o sucessor de próxima geração do ESD3000 e foi desenvolvido para proporcionar ergonomia, operação intuitiva, flexibilidade e alto desempenho. A série está disponível em versões de 8 kV, 16 kV e 30 kV e suporta uma ampla gama de redes RC intercambiáveis para assegurar conformidade com normas internacionais como IEC 61000-4-2, ISO 10605, RTCA DO-160 e MIL-STD-461.

Principais características

• Arquitetura modular com módulos RC e pontas de ensaio intercambiáveis
• Reconhecimento automático do módulo RC
• Design ergonómico e perfeitamente equilibrado da pistola com gatilho redondo de baixa resistência e botões laterais programáveis
• LED integrado na ponta para identificação precisa do ponto de contacto do EUT
• Grande ecrã capacitivo 4" para controlo intuitivo e boa legibilidade
• Bateria recarregável: até 12 horas de funcionamento; carregamento rápido (USB-C) até 80% em ~80 minutos
• Conectividade USB-C e cartão SD para carregamento rápido, transferência de dados, reporting e troca de firmware/configurações
• Atualizações de firmware gratuitas e software gratuito para transferência de dados, gestão de configurações e relatórios
• Modo de disparo (Air Discharge) permitindo impulsos repetidos até 500 Hz
• Função de descarga (bleed-off) para eliminar energia residual após cada impulso
• Rotinas de auto-verificação para tensão de carga, relé de descarga e circuito interno de descarga com armazenamento/relatório de resultados
• Efeito de proximidade reduzido e medidas para reduzir emissões irradiadas indesejadas

Modelos

• ESDEX8 — gerador/simulador ESD 8 kV com rede RC fixa 150 pF / 330 Ω. Adequado para ensaios de I&D e fase de desenvolvimento.
• ESDEX16 — gerador/simulador ESD 16 kV com redes RC intercambiáveis. Ideal para ensaios de conformidade até 16 kV; atualizável para 30 kV.
• ESDEX30 — gerador/simulador ESD 30 kV com redes RC intercambiáveis. Adequado para requisitos de tensão mais elevados, tais como automóvel e laboratórios de maior dimensão.

Aplicações
A série ESDEX cobre uma vasta gama de áreas de aplicação: industrial (IEC 61000-4-2), automóvel (ISO 10605), defesa (MIL-STD-461), avionics (RTCA DO-160 Seção 25), mobilidade elétrica e ensaios de eletrónica de consumo/industrial. Estão disponíveis diversos acessórios para cada área de aplicação.

Módulos RC (exemplos)
Redes RC / de descarga intercambiáveis disponíveis (seleção):

• NW-C150R330-B — 150 pF / 330 Ω, AD & CD até 30 kV, com bleed-off (para IEC 61000-4-2 & ISO 10605)
• NW-C150R330 — 150 pF / 330 Ω, AD & CD até 30 kV, sem bleed-off
• NW-C150R2000-B — 150 pF / 2000 Ω, AD & CD até 30 kV, com bleed-off (ISO 10605)
• NW-C150R2000 — 150 pF / 2000 Ω, AD & CD até 30 kV, sem bleed-off
• NW-330R2000-B / NW-330R2000 — opções 330 pF / 2000 Ω
• NW-C330R330-B / NW-C330R330 — opções 330 pF / 330 Ω
• NW-C150R330-F — fast risetime 150 pF / 330 Ω, CD até 30 kV, com bleed-off
• NW-C200R50 / NW-C200R50-B — 200 pF / 50 Ω (wearables), AD & CD até 16 kV (com/sem bleed-off)

Acessórios (seleção)

• ESD-TARGET — alvo banhado a ouro 2 Ω conforme IEC 61000-4-2 / ISO 10605, inclui cabo SMA & atenuadores, máx. 30 kV
• ESD VERI-TARGET / VERI-TARGET ADAPTER — adaptadores para calibração, banhados a ouro
• ESD-VERI-V — divisor de medição de tensão ESD (20 GΩ, razão 1:20.000), entrada máx. 32 kV
• ESDEX-STAND — tripé em carbono para testes IEC 61000-4-2 / ISO 10605 (altura ajustável)
• ESDEX-GND-SUPPORT — suporte de puxar o cabo de retorno para verificação de forma de onda (requer suporte)
• ESD-VCP50 — placa de acoplamento vertical IEC 61000-4-2
• ESD-BLEEDER-CABLE (150 / 200) — cabos de resistor bleeder (2 x 470kΩ) até 30 kV
• ESDEX-H-FIELDS / ESDEX-E-FIELDS — laços/placas de campo magnético/eléctrico para análise de pontos fracos
• ESD-HCP-AUTO / ESD-HCP-AUTO LARGE — planos de acoplamento indirecto segundo ISO 10605 (vários tamanhos)
• ESDEX-BATTPACK-4C — pack de bateria de alta capacidade 4 células (6900 mAh) para testes prolongados

Software & Relatórios
Software gratuito é fornecido para transferência de dados, carregamento/gravação de setups de utilizador e testes, descarregamento de relatórios e instalação de atualizações de firmware. A opção ESDEX-TESTSUITE auxilia na criação de planos de teste e relatórios personalizados de acordo com IEC 61000-4-2 e ISO 10605. Os relatórios podem ser exportados em PDF, CSV e HTML.

Segurança & desempenho
As unidades ESDEX apresentam bleed-off automático, auto-verificações, medidas para reduzir o efeito de proximidade e componentes de alta qualidade para garantir resultados de ensaio ESD fiáveis, reproduzíveis e seguros.

Características / especificações técnicas

• Nome da série: ESDEX Series
• Tensões disponíveis: 8 kV, 16 kV, 30 kV (dependendo do modelo)
• Redes RC: múltiplos módulos intercambiáveis (exemplos listados acima)
• Normas suportadas: IEC 61000-4-2, ISO 10605, RTCA DO-160, MIL-STD-461
• Disparo: gatilho ergonómico + botões laterais programáveis
• Ecrã: ecrã capacitivo 4"
• Conectividade: porta USB-C, ranhura para cartão SD, transferência de dados e suporte a atualização de firmware
• Bateria: recarregável, até ~12 horas de operação, carga rápida para 80 % em ~80 minutos (via USB-C)
• Modo repetitivo: impulsos Air Discharge repetidos até 500 Hz
• Funções: reconhecimento automático RC, bleed-off, auto-verificação, reporting (PDF/CSV/HTML), atualizações de firmware gratuitas
• Acessórios: alvos, adaptadores de verificação, suportes, placas de acoplamento, cabos bleeder, laços de campo, pack de bateria de alta capacidade
• Design: pega ergonómica, equilíbrio perfeito, LED integrado na ponta
